位移传感器HL-3-150-15线性行程区解析

在电厂汽轮机调门的日常维护中，大家安装LVDT时一定会注意到芯杆上刻有两条线。这两条线之间的区域被称为“线性行程区”，它究竟有什么重要意义呢？今天我们就来详细聊聊。

位移传感器HL-3-150-15线性行程区的意义
LVDT位移传感器是基于差动电感原理工作的，其输出信号与铁芯的位移量成正比。但需要注意的是，这种完美的线性关系只存在于特定的范围内。芯杆上刻划的两条线，正是传感器出厂时标定的有效测量边界。在实际安装和调试中，我们必须确保铁芯的运动始终限制在这两条刻度线以内。如果铁芯的移动超出了这个线性行程区，次级线圈的感应电压差值将不再与位移成线性关系，从而导致测量数据严重失真。此外，安装时还需认准端面的“入口”标记，切勿反向插入，以免损坏传感器或导致无法测量。
位移传感器HL-3-150-15的选型与规范

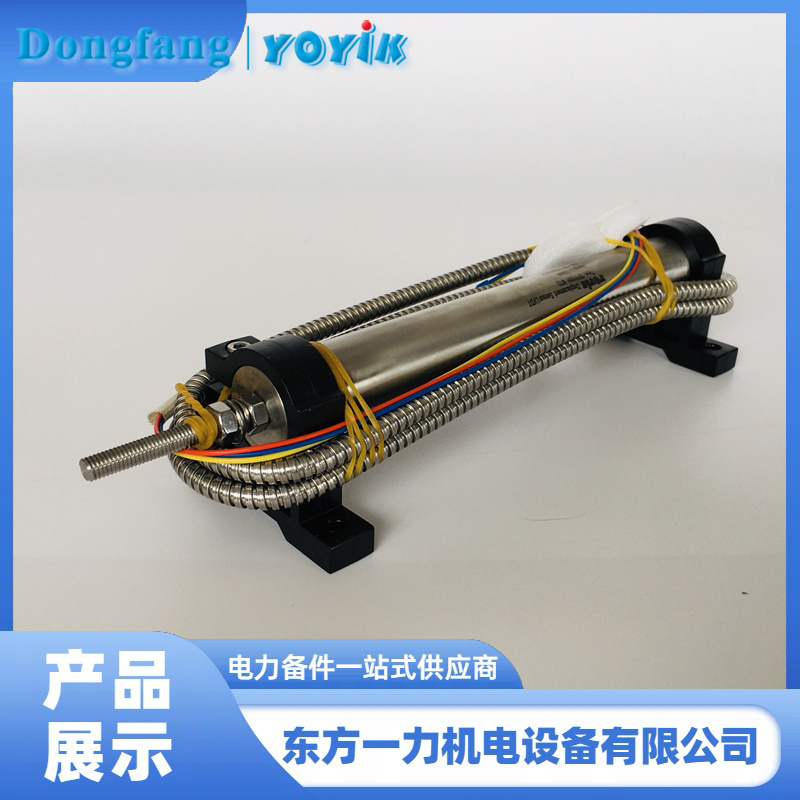

为了保障机组的安全稳定运行，选用符合规范的传感器至关重要。在此，向大家推荐由东方一力供应的位移传感器HL-3-150-15。该传感器严格参照《JJF-1305-2011线位移传感器校准规范》执行生产及检测，具有精度高、重复性及稳定性好等优良特性。
在日常维护中，我们不仅要确保传感器本体和拉杆编号一致、配套使用，还要保证传感器垂直或水平放置，使铁芯运动自如。同时，传感器应远离导磁体金属（间距≥20mm）及高强磁场环境。只要规范安装、合理选型，我们就能充分发挥LVDT的性能，为机组的自动监测和控制提供可靠保障
其他相关产品清单
为适配电厂钢厂操控系统全面运维，东方一力同步供应各类辅助配套元件，具体如下：
LVDT油动机行程传感器 4000TD
数显交流电流表 PA194I-2S1
接触块 3SB1400-0A
磁性液位计 UHZ-10C07N
高温转速传感器 CS-1H-G-080-05-01
东方 DF312580-90-01-02
端面热电偶 WREK2-191
热膨胀监测仪 DF9032
热电阻 WZPM2-08-150-M18-S
螺栓电加热器 ZJ-18-1100
压差发讯器 CM-0.8
温度自动调节器 LHZGM22*1.5
压力释放阀 YSF12-85/130-KJTA
轴振动传感器 SDJ-018-A07-B00-X09-L80(2)
转速探头 CS-1-G-065-5-1
压力变送器 ZWP-T61-K-B
LVDT位移传感器 HQ03.250L
东方 DF311180-50-09-02
汽泵正反转转速探头 CS-3F-M16-L180
绝对膨胀传感器 TD-20-50MM
LVDT油动机行程传感器 8000TD
标准铂电阻温度计 WTZ-280
压力开关 RC771BZ090Z
探头 CWY-DO-810806-01-10-02
加热棒 ZJ-20-27
东方 DF311180-90-10-02
G61,63电源变压器  WBWY/S1
断路器辅助触点 HK4-11
传感器 ZS-04-75-2000
主控制器 ZKE-DJZ03(380)-08B
转速传感器 CS-1-G-065-02-01
变送器 50-AT-1
压力释放阀 YSF9-55/50-KJTH
智能转速表 WZ-3C-A
差压开关 RC861CZ091ZYM
微机测速仪 MCS (CSY)-II
控制器机箱 IPC-6806S
