G772K240A伺服阀机械偏零设计的安全保障

在汽轮机DEH控制系统中，伺服阀扮演着""电液翻译官""的角色。DCS发出的微弱电信号，究竟是如何通过伺服阀转化为强大的液压推力，驱动调门快速动作的？理解电流对伺服阀的作用过程，是掌握调节系统原理的关键。

一、MOOG伺服阀G772K240A的力矩马达响应
当DEH控制器发出阀位指令时，伺服阀放大器将电流输入力矩马达的电磁线圈。根据电磁感应原理，线圈通电后产生磁通，与永久磁铁的磁场相互作用，在可动衔铁上形成旋转力矩。衔铁带动与之相连的挡板产生微小偏转——这个位移通常只有零点几毫米，却足以改变喷嘴挡板间的间隙。电流的方向决定了衔铁的旋转方向，从而决定阀门是开启还是关闭；电流的大小则影响力矩大小，决定偏转幅度。
二、MOOG伺服阀G772K240A的液压放大过程
挡板偏转后，靠近一侧喷嘴，使该侧喷嘴与挡板间隙减小，油液流出阻力增大，喷嘴前腔室油压升高；另一侧喷嘴间隙增大，油压降低。这样，滑阀两端的控制腔室形成压差，推动滑阀轴向移动。滑阀凸肩随之开启或关闭油口，控制高压抗燃油进入或流出油动机活塞下腔。由于喷嘴挡板系统先将电信号转换为油压信号并初步放大，再经滑阀进行二次液压放大，即使很小的电流变化，也能产生足够的液压驱动力。
三、MOOG伺服阀G772K240A的平衡与稳定
滑阀移动时，反馈杆产生弹性变形，对衔铁挡板组件施加反转矩。当电磁转矩与反馈杆反转矩达到平衡时，滑阀稳定在某一位置，阀门开度保持不变。若电流增大，力矩平衡被打破，滑阀继续移动直至建立新的平衡。此外，弹簧管设有机械偏零，一旦突然断电，机械力会使滑阀偏移至关闭侧，确保汽门可靠关闭，增加系统安全性。

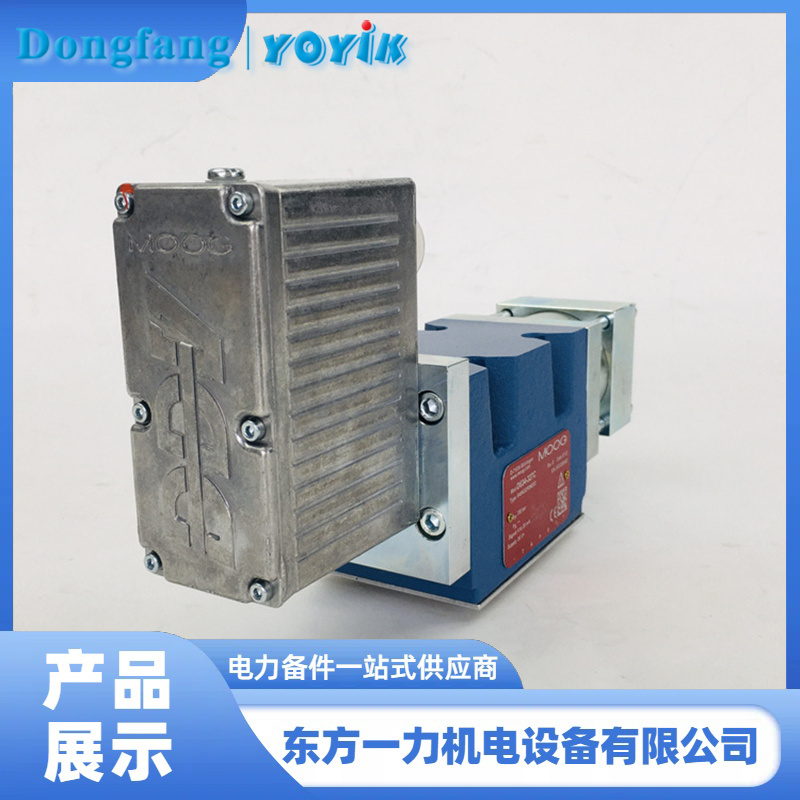

在备件更换时，东方一力供应的MOOG伺服阀G772K240A，具有响应迅速、线性度好的特点，能够准确将DEH电流指令转换为液压信号，满足汽轮机调节系统的精度要求。日常维护中，应定期检查线圈绝缘和接线端子，确保电流传输稳定，为机组安全调节提供可靠保障。
