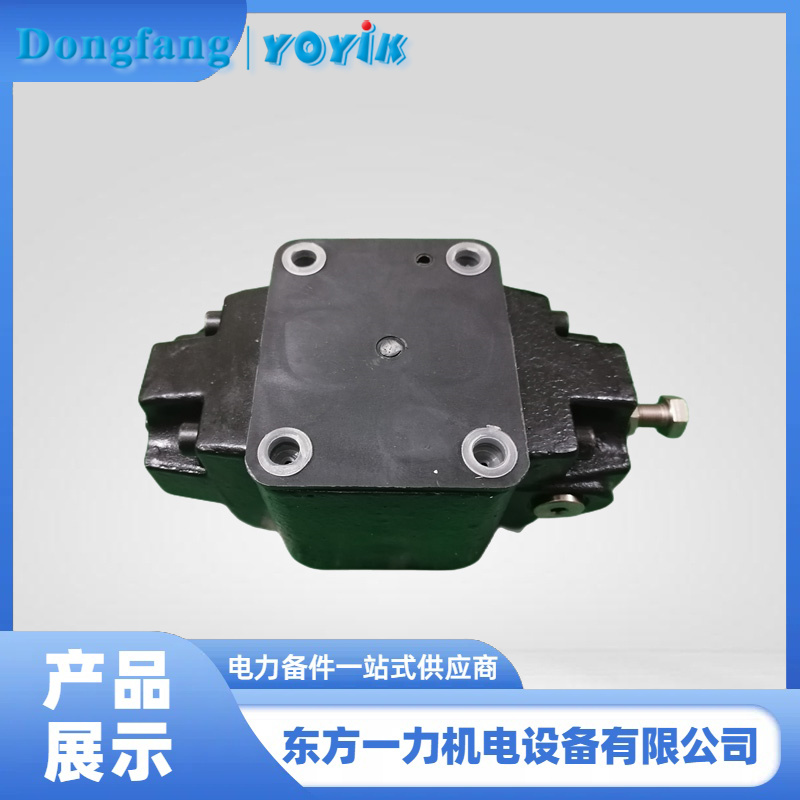

小机压力控制阀F3-RG-06-D3-30控制逻辑与触发条件

产品经理：黄丽 0838-2207616 13547079933

在汽轮机给水泵汽轮机（小机）的保安系统中，低压主汽门的快速关闭是防止超速和保障机组安全的最后一道防线。理解压力控制阀的控制逻辑，是排查小机异常跳闸、避免锅炉MFT的关键。

• 一、压力控制阀F3-RG-06-D3-30的控制逻辑架构

小机低压主汽门通常配置两只压力控制阀，每只电磁阀采用双通道（A/B通道）控制设计。正常运行时，电磁阀处于带电状态，A、B两通道均保持指令输出，单向阀在油压作用下保持关闭，低压主汽门油动机下腔建立稳定油压，主汽门维持开启。这种""双通道同时动作""的设计属于典型的""与逻辑""架构，其核心目的是提高可靠性——只有当同一电磁阀的两个通道指令同时释放，或者两只电磁阀的对应通道按特定组合失电时，才会触发关阀动作，有效避免单点故障导致的误动。

• 二、压力控制阀F3-RG-06-D3-30的触发条件与动作过程

压力控制阀的触发条件主要分为两类：一是保护系统发出的正常跳闸指令，如小机超速、振动大、METS系统保护动作等；二是控制回路失电或通道故障导致的指令释放。当触发条件满足时，电磁阀失电或通道指令被切断，阀芯动作使控制油路与回油连通。此时，单向阀弹簧力与油压失去平衡而开启，低压主汽门油动机工作腔室的油液迅速泄至回油通路，主汽门在弹簧力作用下快速关闭。从事件曲线可以看出，开信号消失与关信号发出几乎同时到达，整个过程在毫秒级完成，充分体现压力控制阀的响应速度。

• 三、压力控制阀F3-RG-06-D3-30维护与备件选型建议

日常维护中，建议定期对压力控制阀进行单通道释放试验和双通道同时释放试验，验证""与逻辑""的可靠性。同时检查电磁阀线圈、接线端子及防爆电缆的完好性，确保24VDC电源稳定无波动。在抗燃油系统的压力控制与关断环节，东方一力供应的压力控制阀F3-RG-06-D3-30可用于相关液压控制回路，适配抗燃油系统，能够在特定压力条件下实现可靠的流体切断功能。选型时需核对系统压力、接口尺寸及电压等级，确保与现场设备匹配。
掌握压力控制阀的控制逻辑与触发条件，有助于快速定位小机低压主汽门异常关闭的根源。若您在检修中需要相关备件支持，可参考上述要点进行排查与更换，保障小机保安系统长期稳定运行。
