挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08失电/带电对应滑阀位置

一、挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08失电时：滑阀处于下止点

挂闸电磁阀失电（常态）= 滑阀下止点 = 停机状态
当挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08处于失电状态时，电磁阀关闭，挂闸油路保持畅通。此时，压力约2.0MPa的透平油进入滑阀上腔，由于上腔作用面积F1大于下腔作用面积F2，滑阀被稳稳压在下止点位置。
在这个位置，安全油路与卸油口相通，安全油压为零，主汽门在弹簧作用下保持严密关闭。这是汽轮机的""安全锁定""状态——确保机组在停机期间不会有蒸汽意外进入，保护设备安全。
二、挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08带电时：滑阀移至上止点
挂闸电磁阀带电（动作）= 滑阀上止点 = 挂闸完成
当需要启动汽轮机时，挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08得电开启，挂闸油被迅速泄放至回油管路，上腔油压骤降。此时，下部附加保安油的压力推动滑阀克服残余作用力上移，直至到达上止点，顶部研磨面与顶盖紧密贴合。
在这个位置，安全油至卸油口的通道被封闭，安全油压得以建立，主汽门才能开启，汽轮机才能冲转。值得注意的是，挂闸电磁阀带电后通常延时约5秒即失电，但滑阀依靠面积差原理（F2>F1）和研磨面的紧密贴合，稳定保持在上止点位置。
三、状态对应关系的核心意义
理解挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08与滑阀位置的对应关系，对故障排查很有帮助：
失电→下止点：若挂闸电磁阀失电后滑阀未下落，可能存在机械卡涩；
带电→上止点：若挂闸电磁阀带电后滑阀未上升，可能存在电磁阀拒动或油压不足。
四、选型建议

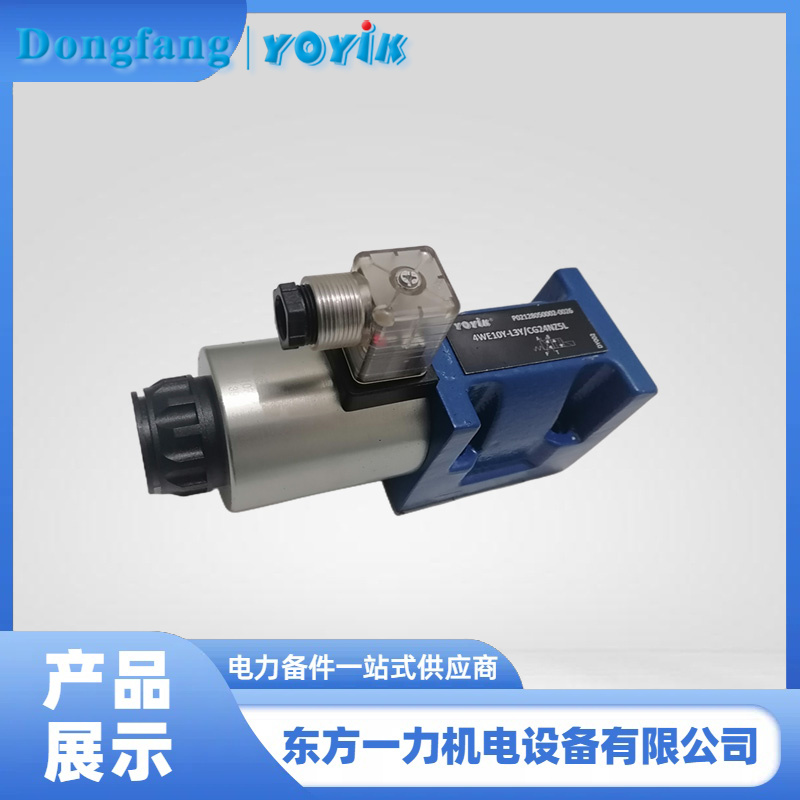

在实际工作中，挂闸电磁阀的响应速度和密封可靠性直接影响滑阀位置切换的准确性。东方一力供应的挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08，专为汽轮机危急遮断系统设计，动作响应迅速，密封性能稳定，能够精准控制滑阀在上止点与下止点之间的切换，帮助提升挂闸操作的成功率。
结语
挂闸电磁阀4WE6Y-L6X/EG110NZ4-V/B08的失电与带电状态，直接决定了危急遮断器滑阀的位置——失电对应下止点（停机安全状态），带电对应上止点（挂闸完成状态）。掌握这一对应关系，是理解汽轮机挂闸原理、开展日常维护的基础。希望本文能帮助各位工程师更好地把握这一关键技术点。
