氢气系统三大场景用波纹管截止阀WJ41F-16P

在发电机氢油水系统中，波纹管截止阀是保障氢气安全运行的关键部件。它不同于普通截止阀，其双层不锈钢波纹管结构将阀杆动密封转化为静密封，大幅降低了氢气外漏风险。下面结合三个典型应用场景，为各位工程师梳理其具体功能与选型要点。

一、氢气干燥器系统：波纹管截止阀WJ41F-16P的切换与隔离功能
氢气干燥器采用双塔设计，一塔吸湿、一塔再生，两塔交替运行。在这一过程中，波纹管截止阀承担着切换氢气流向、隔离再生塔的核心任务。当某一干燥塔进入加热再生阶段时，需要可靠切断该路氢气，防止高温湿氢窜入运行塔；同时，再生后的冷却与吹扫也需要阀门精确控制流量。由于干燥器长期循环运行，阀门启闭相对频繁，要求阀芯组件更换简便，且波纹管在弹性变形范围内无永久变形，以保证使用寿命。
二、补氢系统：波纹管截止阀WJ41F-16P的精确控制与洁净要求
发电机运行中氢气会通过密封瓦等部位泄漏，需从制氢站手动补氢以维持氢压和纯度。补氢管路中的波纹管截止阀用于控制氢气通断和调节流量。补氢对气体纯度要求极高（不低于99%），因此阀门内部清洁度必须严格控制，不允许有大于100μm的颗粒及纤维状物质。此外，补氢操作在运行期间进行，任何外漏都意味着氢气损失和安全隐患，波纹管结构在此发挥了关键的密封保障作用。
三、液体检漏器系统：波纹管截止阀WJ41F-16P的安全隔离与排放功能
发电机底部设置液体检漏器，用于收集可能的密封油或氢冷器泄漏液。其回气管和排水管均装有截止阀，正常运行时保持关闭以维持机内氢压；当浮子开关报警需排查积液时，打开阀门排放液体。由于该处直接与氢气环境连通，阀门必须具备在波纹管失效时也能防止氢气泄漏的设计，且阀座采用软密封形式，确保长期静止后的可靠密封。

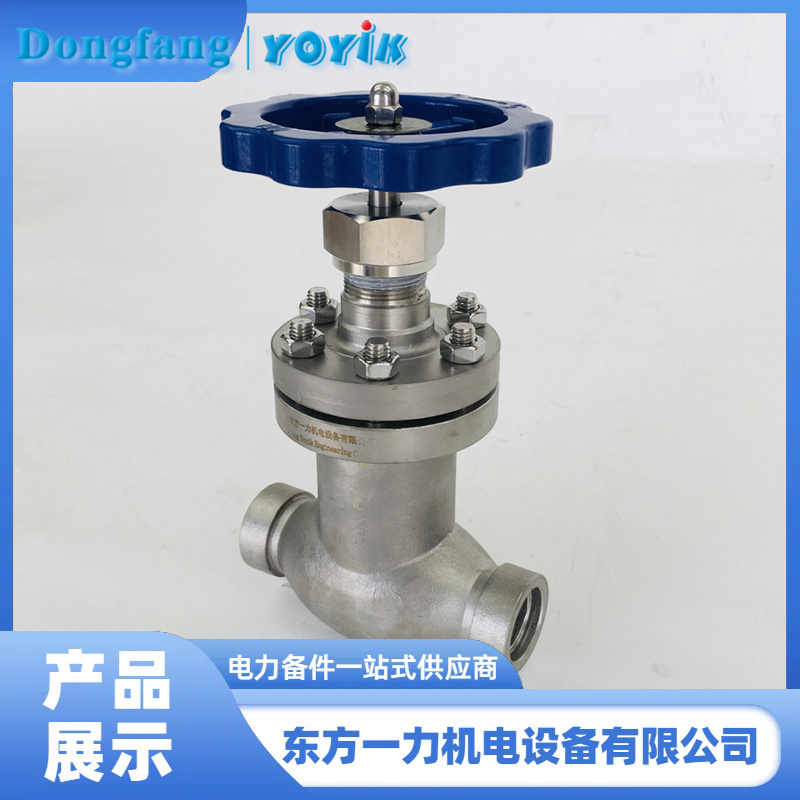

在氢气这种易燃易爆介质中，阀门选型容不得半点疏忽。东方一力供应的波纹管截止阀WJ41F-16P，采用双层液压不锈钢波纹管及防转结构，阀体阀芯选用不低于06Cr19Ni10的不锈钢材质，满足氢气介质下无内漏、无外漏的密封要求，可为发电机氢油水系统的安全运行提供坚实保障。
