AST电磁阀组HTACC-776GZ-ADC110的跳闸泄压条件

在汽轮机危急遮断系统（ETS）中，AST电磁阀组是保障机组安全的最后一道防线。今天我们就来详细捋一捋，AST电磁阀组HTACC-776GZ-ADC110要实现跳闸泄压，究竟需要满足哪些必要的动作条件。

解析AST电磁阀组HTACC-776GZ-ADC110动作逻辑
要弄懂这个问题，我们首先要明确该电磁阀组的布置方式。四只AST电磁阀采用了经典的“串并联”冗余设计，分为两个通道：通道一由1号和3号电磁阀并联，通道二由2号和4号电磁阀并联，随后这两个通道再进行串联。
在正常运行状态下，这四只电磁阀均处于“带电关闭”状态，封闭了AST母管的泄油通道，从而建立起危急遮断油压。当机组发生危急情况时，ETS系统发出停机指令，电磁阀会“失电打开”。那么，实现泄压的必要条件是什么呢？根据串并联逻辑，只有当两个通道同时动作时，才能将AST母管压力卸掉。也就是说，任意一个通道内至少有一只电磁阀失电打开，且另一个通道内也至少有一只电磁阀失电打开，AST母管的高压油才能顺利排向无压回油母管，进而触发所有主汽门和调门快速关闭。这种“两或一与”的逻辑设计，既防止了单阀误动导致的非计划停机，又避免了单阀拒动带来的安全隐患。
东方一力HTACC-776GZ-ADC110供应与保障

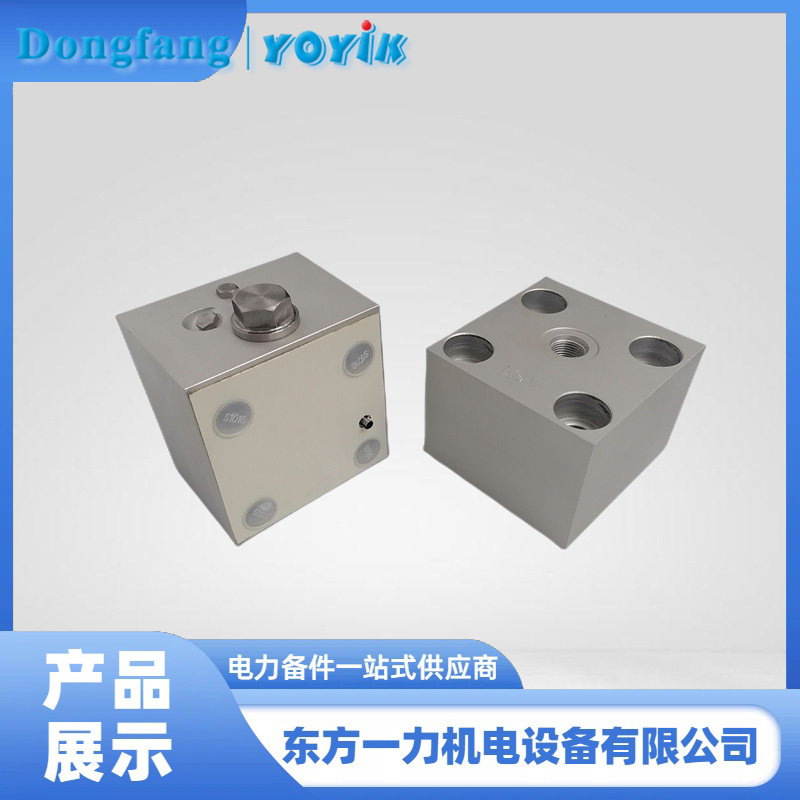

作为电站设备维护人员，我们深知这套逻辑对电磁阀的可靠性要求极高。我们推荐由东方一力供应的AST电磁阀组HTACC-776GZ-ADC110，该产品专为高压抗燃油系统设计，动作响应迅速，密封性能可靠。它能够很好地适配主流ETS控制系统的串并联逻辑，为机组的安全稳定运行提供坚实的硬件保障。

德阳东方一力机电设备有限公司是经营电厂电站泵阀产品的公司：包括电磁阀、电磁阀线圈、定冷水泵、截止阀、柱塞泵、循环泵、油封、伺服阀、膜片、金属软管、主油泵等，以下产品是我们经销的产品，热诚欢迎新老客户来电咨询采购！
