环氧玻璃布层压板HEC3240端部支架固定技术要求

发电机定子线棒端部的绝缘支架，是支撑和固定绕组端部、保持线棒相对位置的关键结构件。端部区域电场分布复杂、机械应力集中，绝缘支架的材料选择和加工质量直接决定机组长期运行的稳定性。环氧玻璃布层压板HEC3240作为常用的绝缘支架加工材料，在实际应用中需要满足多方面的技术要求。下面从工程实践角度，为各位工程师梳理其中的核心要点。

一、环氧玻璃布层压板HEC3240的耐热等级与机械性能要求
定子线棒端部绝缘支架长期工作在高电场和一定温度的环境中，因此材料必须具备良好的耐热性和机械强度。环氧玻璃布层压板HEC3240的绝缘耐热等级应达到F级，能够适应155℃的持续工作温度。同时，作为承力结构件，其层间粘结强度和抗弯强度需满足端部绕组在电磁力、热应力及振动工况下的机械负荷要求，避免在长期运行中出现分层、开裂或变形，导致线棒位移。
二、环氧玻璃布层压板HEC3240绝缘支架的尺寸与间隙要求
绝缘支架加工成型后，安装位置需严格保证端部间隙符合规范。线棒端部斜边间隙应不小于12毫米，线棒端部拐角与齿压板之间的距离应不小于55毫米，线棒端部及汇流排、连接线绝缘表面与接地部件之间的距离应不小于60毫米。这些间隙尺寸是防止沿面放电和空气间隙击穿的安全边界，环氧玻璃布层压板HEC3240加工的支架在定位时必须精准，不能因尺寸偏差压缩上述间隙。此外，汇流排和连接线绝缘表面之间的距离应不小于30毫米，支架的结构设计应合理避让，避免造成异相或不同电位部件之间的绝缘距离不足。
三、环氧玻璃布层压板HEC3240绝缘支架的加工与安装要点
加工完成后，绝缘支架需按TB005 ""F级绝缘零部件浸烘规范""进行浸烘处理，以去除潮气并提升整体绝缘性能。安装前应对支架表面进行检查，去除毛刺和尖锐棱角，防止划伤线棒表面的防晕层和绝缘层。支架与线棒、端箍及垫块的接触面之间，应衬垫浸渍室温固化环氧胶793并晾至半干的涤纶毛毡，以分散应力并填充微观间隙。固定时确保支架位置准确、受力均匀，与端部绑扎系统协同工作，共同限制线棒在运行中的位移。

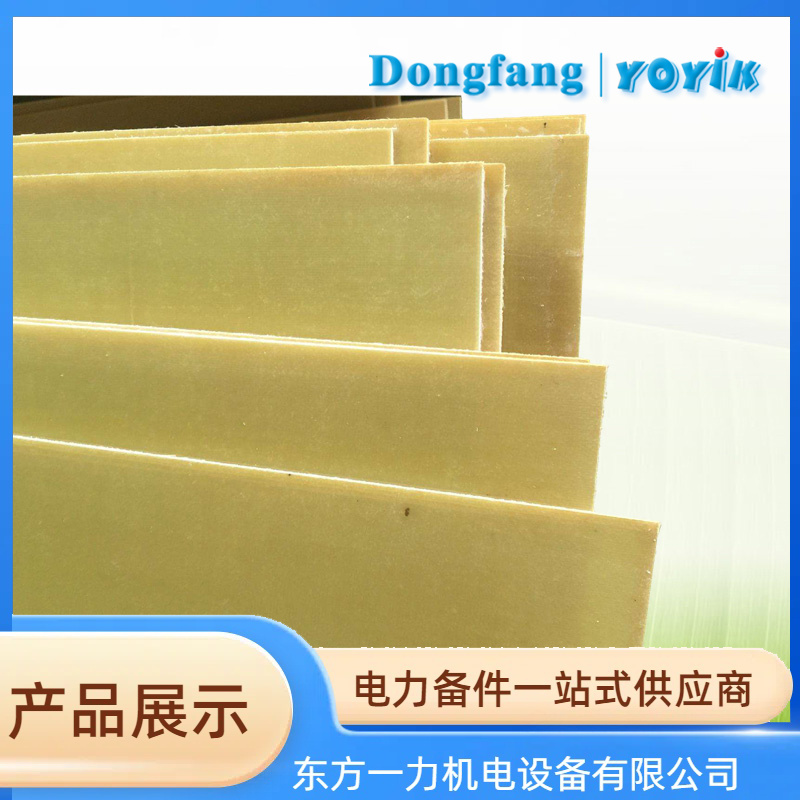

东方一力供应的环氧玻璃布层压板HEC3240，适用于F级绝缘耐热等级的发电机组绝缘支架加工，机械强度高、层间结合紧密，能够满足定子线棒端部固定的技术要求。如果您在端部绝缘结构件选材中有相关需求，欢迎了解这款产品的详细技术参数。
