电磁阀J-110VDC-DN6-D/20B/2A常闭设计保障运行安全

在汽轮机高压抗燃油纯电调系统中，主汽门活动试验电磁阀的工作状态直接关系到机组运行的安全性与可靠性。理解其""常闭""设计原理，是每位热控工程师的必修课。

一、试验电磁阀J-110VDC-DN6-D/20B/2A的常闭特性
抗燃油试验电磁阀在汽轮机正常运行时处于常闭状态（失电关闭）。这一设计遵循""故障安全""原则：电磁阀线圈失电时，阀芯在弹簧力作用下复位，切断泄油通道，确保危急遮断油（AST油）压力稳定，主汽门保持全开。
具体而言，试验电磁阀为二位四通电磁阀，四个油口分别连接：高压抗燃油进口、有压回油出口、插装阀控制腔及备用油口。正常状态下，高压油与插装阀控制腔相通，插装阀保持关闭，油动机下腔压力油被封闭，主汽门在弹簧力与油压平衡下稳定运行。
二、试验电磁阀J-110VDC-DN6-D/20B/2A的动作逻辑
当进行主汽门活动试验时，DEH系统发出指令，试验电磁阀带电动作，切换至""试验位""。此时高压油被切断，插装阀控制腔与有压回油连通，控制油压降低，插装阀打开，油动机下腔部分压力油经插装阀泄放，主汽门在弹簧力作用下部分关闭。
试验完成后，电磁阀失电复位，高压油重新进入插装阀控制腔，插装阀关闭，油动机下腔重新建立压力，主汽门恢复全开位置。这一""带电动作、失电复位""的逻辑，与危急遮断电磁阀""失电动作""的设计形成互补，既满足试验需求，又确保任何电气故障不会导致阀门误关。
三、试验电磁阀J-110VDC-DN6-D/20B/2A的运维要点
长期运行中，试验电磁阀的可靠性至关重要。需定期检查线圈绝缘电阻、阀芯动作灵活性及密封性能。抗燃油清洁度（NAS 6级以内）和油温（40-55℃）直接影响阀芯寿命，应严格控制。

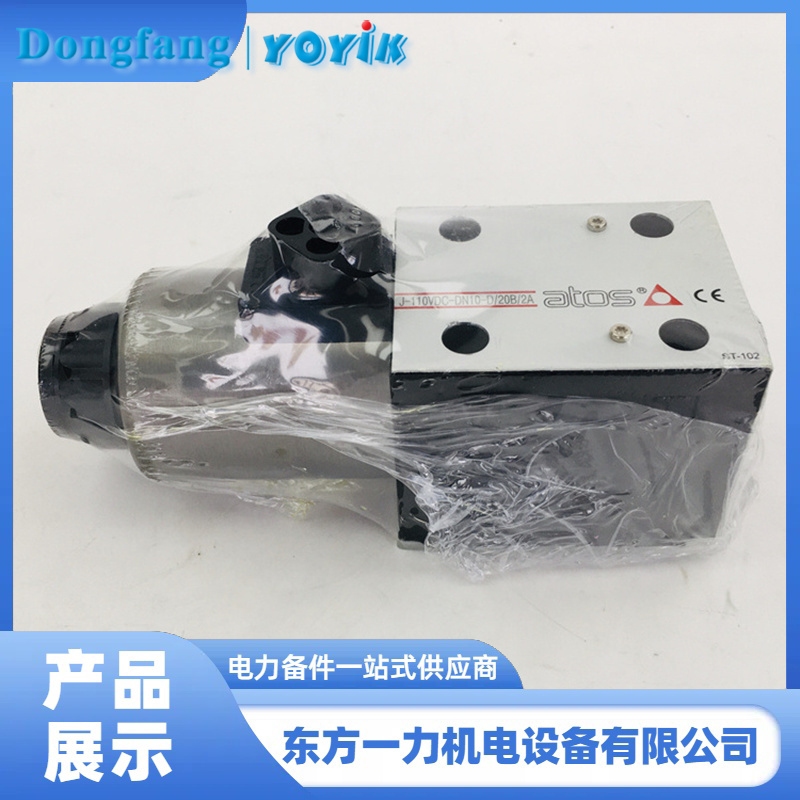

在机组检修或技术改造中，选用性能优异的试验电磁阀是保障系统可靠性的关键。东方一力供应的试验电磁阀J-110VDC-DN6-D/20B/2A，专为汽轮机主汽门活动试验设计，采用精密阀芯结构和优质密封材料，确保失电可靠关闭、带电快速动作，适配各种高压抗燃油系统，为汽轮机保护系统提供精准控制。
德阳东方一力机电设备有限公司供应电厂电站MEH系统用AST电磁阀、EH油主油泵、安全阀、波纹管泄压阀、机械停机电磁铁、试验电磁阀、伺服阀。
