机械停机电磁铁3YV双重遮断的协作机理
产品经理：黄丽 0838-2207616 13547079933
在汽轮机危急遮断系统中，主遮断电磁阀与机械停机电磁铁3YV的协同动作是保障机组安全的最后一道防线。
当机组需要遮断停机时，ETS保护系统同时向机械停机电磁铁3YV和主遮断电磁阀发出动作指令。两者在高压保安油泄放回路上呈并联布置，任一装置动作均可切断保安油压，实现停机遮断。

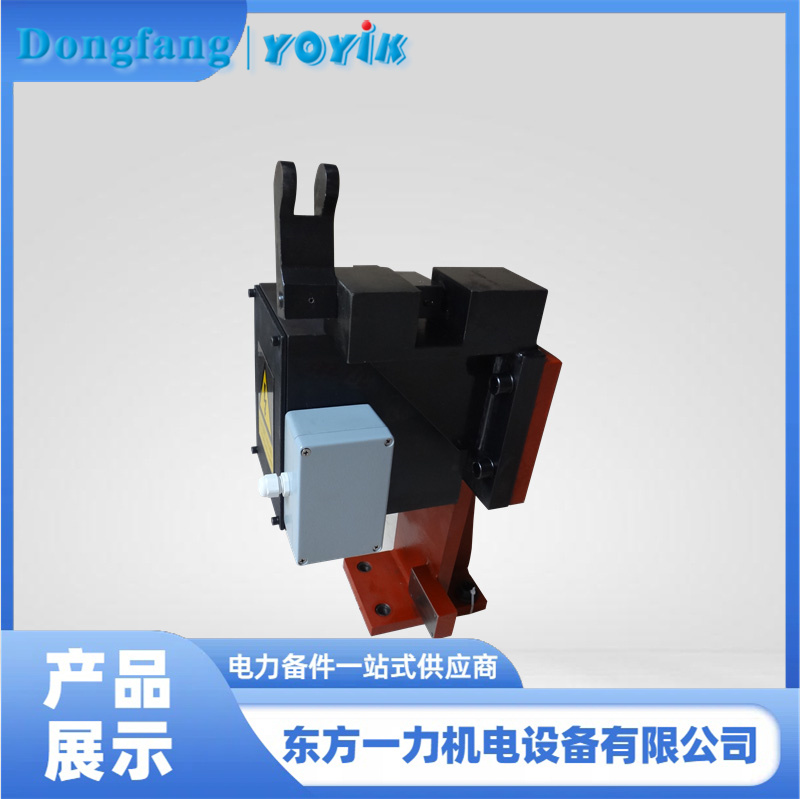

机械停机电磁铁3YV作为机械备份，采用纯机械结构驱动阀芯，不依赖电气控制回路。当电磁铁线圈带电，衔铁吸合，直接拉动遮断阀机械脱扣，打开泄油通路。这种设计确保在电气系统故障、控制电源丢失或电磁阀卡涩时，仍能通过机械方式可靠遮断。
主遮断电磁阀则承担常规遮断功能，响应速度快、动作频繁。两者同时动作时，保安油压通过双通道快速泄放，缩短遮断时间；单一装置故障时，另一装置独立完成任务，实现故障-安全原则。
作为东方一力重点供应的危急遮断组件，机械停机电磁铁3YV具有结构简单、维护量小、可靠性高的特点，是汽轮机保护系统的关键机械备份。
遮断指令发出后，机械停机电磁铁3YV与主遮断电磁阀同步动作，高压保安油迅速泄放至回油管路。保安油压消失导致三重连锁：快关电磁阀失压切换、卸荷阀弹簧开启、关断阀关闭切断EH油供油。油动机在弹簧力作用下快速关闭，汽门全关实现停机。
这一过程中，机械停机电磁铁3YV的机械脱扣力与电磁阀的液压力相互独立，不存在动作干扰或时序竞争。
为确保双重遮断可靠，需定期进行机械停机电磁铁3YV的在线试验：检查线圈绝缘电阻、测量动作电压、验证脱扣行程。与电气遮断试验配合，确认两者动作时间差在允许范围内。
理解""电气快速+机械可靠""的冗余设计，重视机械停机电磁铁3YV的维护，是汽轮机保护系统管理的核心要义。
