AST电磁阀R900944594 串并联布置方式详解
产品经理：黄丽 0838-2207616 13547079933
在发电厂大修现场， AST电磁阀组的四只AST电磁阀R900944594到底是怎么接的？为什么要这么设计？今天就结合现场实际逻辑，把这个核心知识点讲透。
现场四只AST电磁阀R900944594采用“两并两串”的经典布置逻辑：先把AST-1和AST-3并联组成第一组通道，AST-2和AST-4并联组成第二组通道，之后将这两个独立通道串联起来，最终接入AST危急遮断油母管的泄油回路。
这种结构完全适配660MW机组DEH系统的安全设计要求，是国内主流汽轮机ETS保护的通用配置。
这套串并联设计完美平衡了“防误动”和“防拒动”两大核心需求：正常运行时，必须两个通道同时有至少一只电磁阀动作，才能完成AST母管的泄压，单只电磁阀误动完全不会触发非计划停机；而真正需要紧急跳闸时，只要两个通道各有一只电磁阀正常动作，就能快速卸掉保安油，不会因为单只电磁阀卡涩导致保护拒动。
同时这个结构还支持在线逐只做电磁阀试验，不用停运机组就能排查卡涩隐患，大幅提升了运行维护的灵活性。
-

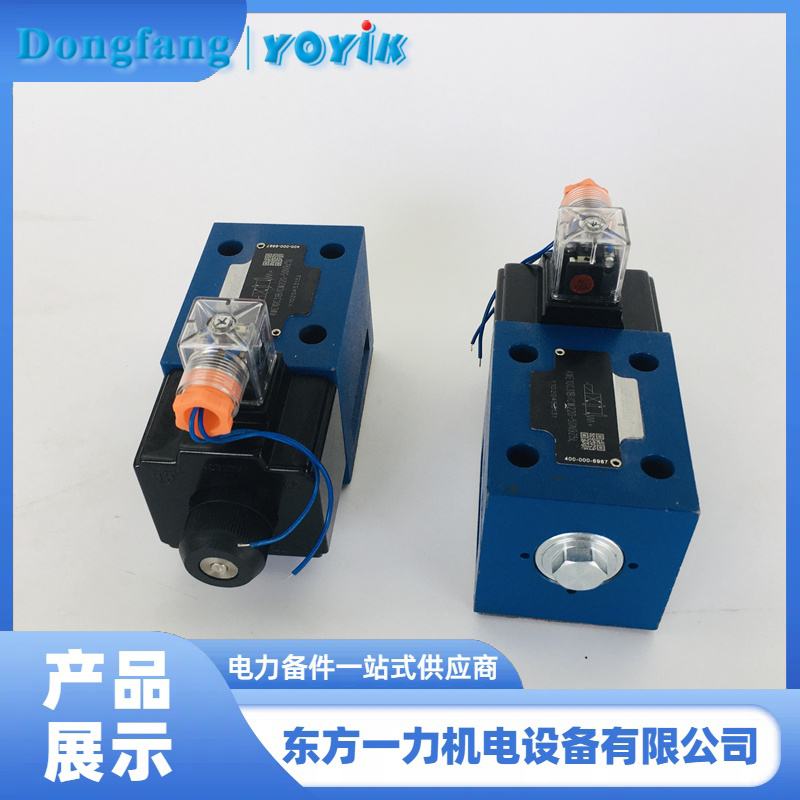

东方一力AST电磁阀R900944594 现场适配性
作为电站配套备件的专业供应方，东方一力提供的AST电磁阀R900944594完全匹配原厂串并联回路的安装尺寸和性能参数，适配现场660MW及同等级机组的危急遮断系统，不用额外改造管路就能直接替换，能有效缩短大修期间的校验调试周期，是不少电厂现场更换和备件储备的可靠选择。
在大修的AST系统联调环节，理清这套串并联逻辑，就能快速定位ASP压力异常、AST母管泄压不畅等常见问题，避免保护系统留下安全隐患。
