电接点水位计 DQS6-25-19Y：汽水导电率差异测水位

产品经理：黄丽 0838-2207616 13547079933

一、电接点水位计 DQS6-25-19Y 的核心测量原理

电接点水位计测量汽包水位的核心物理特性，是水与蒸汽之间导电率的巨大差异。
在 360℃以下，纯水的电阻率小于 10⁶Ω・cm，而蒸汽的电阻率大于 10⁸Ω・cm，两者相差两个数量级以上。当液位变化时，部分电极浸入炉水中，部分电极暴露在蒸汽中 —— 浸在水里的电极对测量筒体的阻抗小，蒸汽中的电极阻抗大。
东方一力供应的电接点水位计 DQS6-25-19Y 正是利用这一特性，将非电量的水位信号转化为一系列电路开关信号，通过二次仪表上氖灯点亮的数量和位置，就能直观判断汽包水位的高低。水位以下的电极导通，对应显示灯点亮；水位以上的电极处于高阻状态，对应灯不亮，从而实现水位显示与报警输出。

二、电接点水位计 DQS6-25-19Y 的电极选型与结构特点

电接点是水位计的感受件，既要与容器壁可靠绝缘，又要耐受汽水腐蚀和工作压力。
电接点水位计 DQS6-25-19Y 配备 19 支电极，正常水位附近电极间距更小，有效减小测量误差。电极按绝缘材质可分为两类：超纯氧化铝绝缘电接点适用于高压、超高压锅炉，瓷封件采用可伐合金加工，线膨胀系数与氧化铝瓷管匹配，耐温变性能好；聚四氟乙烯绝缘电接点适用于中低压锅炉，耐强酸、强碱腐蚀，适用温度 - 180~250℃，对水质较差的工况适应性强。

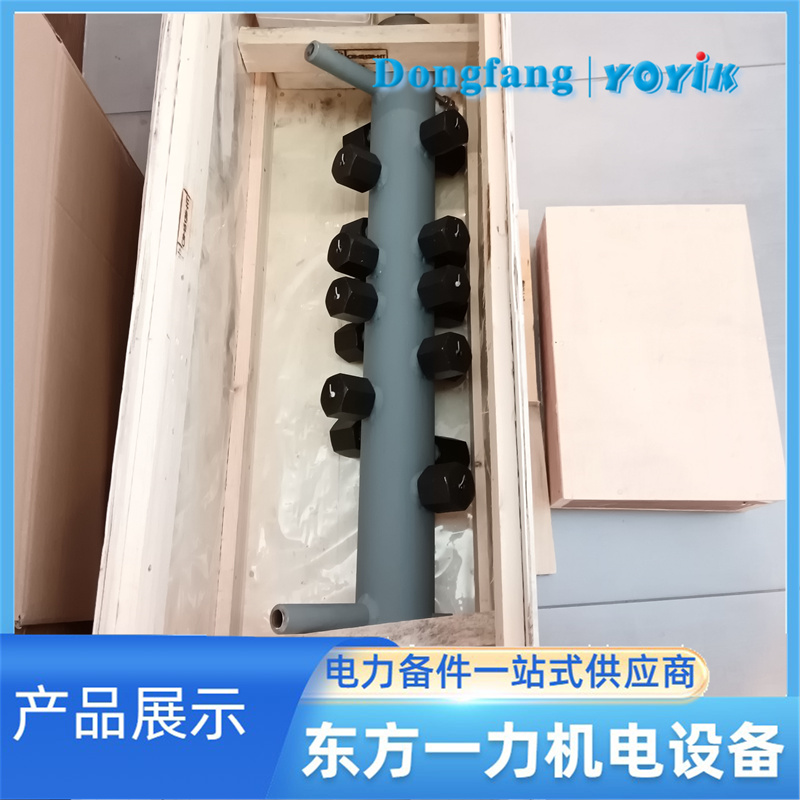

测量筒体采用 20 号无缝钢管制造，电接点开孔呈 120° 夹角分三列排列，保证容器结构强度。

三、电接点水位计 DQS6-25-19Y 的现场应用优势

电接点水位计 DQS6-25-19Y 的指示值不受汽包压力变化影响，锅炉启停过程中也能准确反映水位，这是它区别于差压式水位计的突出优点。
该仪表构造简单、迟延小、显示直观，运行可靠，最大的安全优势是不会全部同时失效，是运行人员远距离监视水位的最后一道防线，因此锅炉设计规范中要求必须配置。
东方一力电接点水位计 DQS6-25-19Y 可加装 4-20mA 信号输出，支持远传控制；配套智能二次仪表还具备数字滤波、异常电极自动识别、上下限声光报警等功能，维护方便，是热电厂汽包水位监测的可靠配套设备。
