转速表MSC-2B反转报警控制功能
产品经理：黄丽 0838-2207616 13547079933
在旋转机械运行中，反转是一种危险且容易被忽视的故障工况。以汽轮机为例，停机后若蒸汽倒流或凝汽器真空破坏，转子可能发生反向旋转，导致推力轴承损坏、叶片碰磨甚至大轴弯曲。转速表MSC-2B的第三继电器正是为此专门设计的反转报警控制输出。
与第一、第二继电器分别用于超速警告和危险控制不同，第三继电器独立承担反转监测任务。这种分路设计的好处在于：即使超速保护因某种原因未动作，反转保护仍能独立响应，形成双重安全屏障。
转速表MSC-2B可接收电涡流传感器、磁电式转速传感器、霍尔传感器或光电传感器的输入信号。当采用双探头或相位差传感器布置时，仪表通过比较两路信号的相位关系来判断旋转方向。
具体而言，若A路信号超前B路信号90°，定义为正转；反之则为反转。转速表MSC-2B内置的高性能嵌入式芯片实时处理这一相位信息，一旦检测到旋转方向与编程定义的正方向相反，立即触发第三继电器动作。
转速表MSC-2B Pro系列采用中文操作界面，调试无需打开机箱。工程师可通过面板键盘完成以下设置：
旋转方向定义：根据现场传感器安装位置，编程设定正转方向；
反转报警阈值：可设置触发反转报警的最小转速，避免静止状态下的误报；
继电器输出模式：选择联锁投入或仅报警不动作。

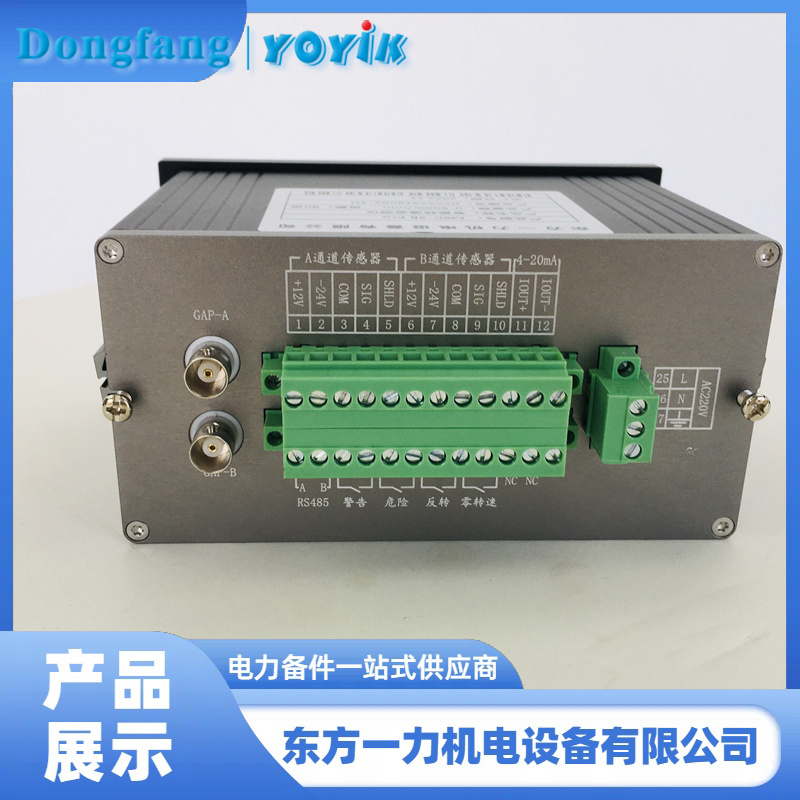

第三继电器输出一组触点（常开/常闭可选），可直接接入DCS联锁回路或声光报警装置。当反转发生时，继电器迅速动作，驱动保护系统执行相应措施。
在汽轮机盘车阶段，转速表MSC-2B的第四继电器负责低转速监测，而第三继电器则持续监视转子转向。若盘车电机接线相序错误导致反转，第三继电器立即报警，防止转子因反向盘车造成轴瓦磨损。
产品推荐： 东方一力供应的转速表MSC-2B，具备超速、零转速、反转及低转速多重保护功能，测量准确、运行稳定，广泛应用于汽轮机及各类旋转机械的转速监测与保护。如需了解详细技术参数或选型方案，欢迎联系东方一力。
