溢流阀F3CG2V6FW10远程调压工作原理

在汽轮机组EH液压系统运维中，溢流阀是核心压力控制元件，除常规稳压、安全保护作用外，还可作为远程调压阀使用，适配机组多工况压力调节需求。很多现场工程师对溢流阀F3CG2V6FW10的远程调压工作逻辑掌握不透彻，容易出现系统压力不稳、调压失效等问题。今天结合电站实操经验，为大家清晰拆解其工作原理与应用要点。

一、溢流阀F3CG2V6FW10远程调压核心原理

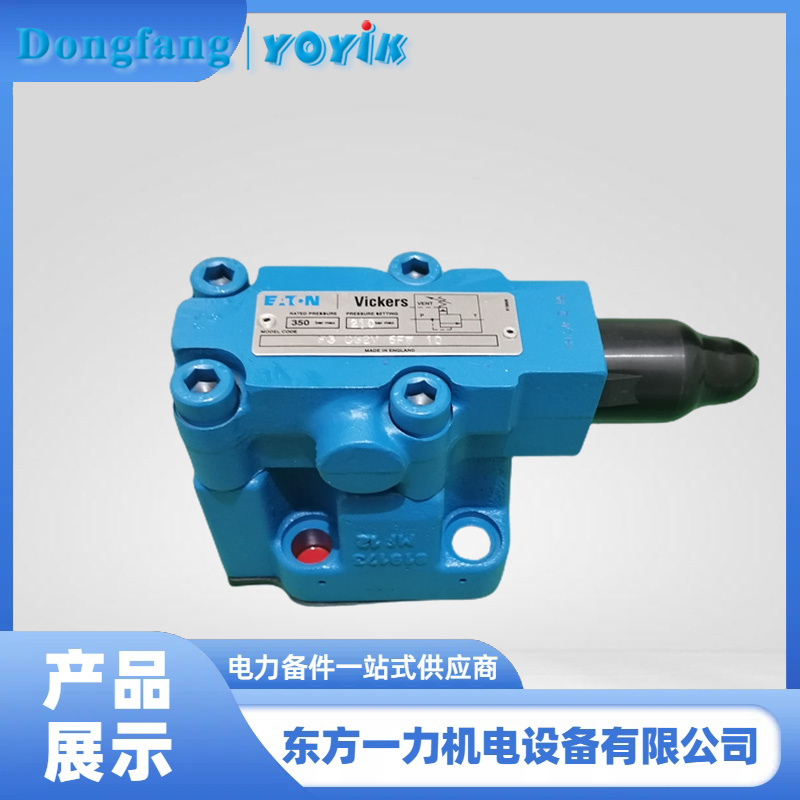

溢流阀F3CG2V6FW10属于先导式结构，具备专属远程控制接口，这是其实现远程调压的核心基础。常规工况下，该溢流阀依靠自身先导阀调定系统工作压力；当作为远程调压阀投入使用时，阀体远程控制口外接调压控制阀，替代自身先导阀完成压力调控，实现远距离、精准化系统压力调节。
具体工作流程为：汽机EH系统高压油经阻尼孔进入溢流阀F3CG2V6FW10主控腔，系统压力持续攀升。当油压达到外接远程调压阀的设定压力时，远程控制阀开启泄压，使主阀芯上下腔形成稳定压差。依托压差作用力，主阀芯平稳开启，系统多余液压油溢流回油箱，将系统油压稳定在远程设定数值，完成远程调压控制。
需要重点注意，溢流阀F3CG2V6FW10远程调压的最高压力，不得超过阀体自身先导阀的额定调定压力，以此保障阀门本体及液压系统安全稳定运行，规避超压故障。
二、溢流阀F3CG2V6FW10远程调压运行优势
东方一力供应的溢流阀F3CG2V6FW10专为电站汽机液压系统适配优化，适配DEH调节保安系统全工况运行。相较于普通溢流阀，该型号阀门阻尼孔配比合理、阀芯响应灵敏，远程调压过程无压力突变、无频繁波动，可精准匹配机组启停、变负荷、甩负荷等工况的压力调节需求。
同时，阀体密封结构精密、抗燃油腐蚀性能优异，长期运行不易出现内泄、卡涩问题，远程调压精度稳定，能够有效保障汽机EH系统油压恒定，为汽轮机调节、保安系统可靠动作提供稳定的压力基础。
综上，溢流阀F3CG2V6FW10依托先导式压差控制逻辑实现远程调压，结构可靠、调压精准，是汽轮机组液压系统压力稳定调控的关键配件，也是现场运维、系统调试的核心优选元件。
