汽机机械停机电磁铁DF22025动作时先带动哪个部件？

在汽轮机调节保安系统的众多执行元件中，停机电磁铁DF22025是紧急遮断环节的重要部件。很多现场工程师在查阅系统资料时，常会提出一个细节问题：当DF22025线圈带电动作时，它的推力首先传递到哪个机械部件上？弄清楚这个传动起点，对于理解遮断逻辑和开展针对性维护都具有实际意义。

一、汽机机械停机电磁铁DF22025动作时首先带动的部件
根据典型调节保安系统的结构原理，当DF22025线圈带电产生电磁推力后，其活塞杆直接带动的是危急遮断装置连杆。这根连杆是机械遮断机构的传动起点，它将电磁铁产生的直线推力传递至危急遮断装置的撑钩位置，使撑钩发生脱扣动作。撑钩脱扣后，与之相连的机械超速遮断隔离阀活塞失去约束，在弹簧力作用下发生位移，从而打开高压遮断安全油至油箱的泄油通道。由此可见，危急遮断装置连杆是DF22025动作时第一个被带动的机械部件，也是整个机械遮断传动链的关键起始点。
二、汽机机械停机电磁铁DF22025的完整遮断传动路径
从DF22025带电到机组进汽阀门关闭，整个过程可概括为一条清晰的机械传动路径：DF22025推动危急遮断装置连杆，连杆使撑钩脱扣，撑钩脱扣触发机械超速遮断隔离阀动作，隔离阀泄去高压保安油，各进汽阀油动机在弹簧力作用下快速关闭，汽轮机进汽被切断。这条路径与手动停机拉杆、机械超速飞环的遮断通道在隔离阀环节汇合，体现了保安系统多道防线的设计思路。由于DF22025不依赖复杂的电气转换环节，在极端工况下能够以机械方式直接完成遮断，因此是电气遮断通道的重要后备保障。
三、汽机机械停机电磁铁DF22025的维护检查要点
针对DF22025及其传动部件的维护，建议重点关注危急遮断装置连杆的配合间隙与活动灵活性。长期运行中，连杆铰接部位可能出现锈蚀或积垢，导致传动阻力增大，影响DF22025动作响应速度。检修时可手动盘动连杆，确认无卡涩、无异常间隙；同时定期对DF22025线圈进行通电测试，检查电磁铁吸合是否干脆有力。此外，DF22025动作后的复位挂闸流程也需严格按规程执行，确认遮断隔离阀完全复位、高压保安油压正常建立后，方可投入运行。
四、汽机机械停机电磁铁DF22025的供应与选型

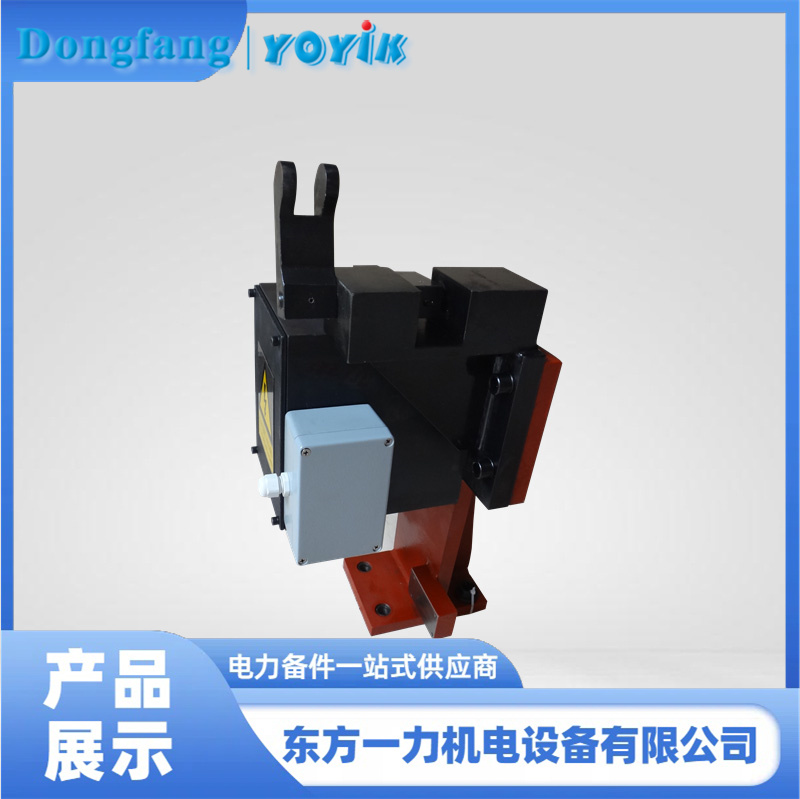

在电厂检修或技术改造中，若需更换机械停机电磁铁，除核对线圈电压与安装尺寸外，还应校核其额定推力是否满足带动危急遮断装置连杆的力学要求，避免因推力不足造成拒动隐患。东方一力长期为各类汽轮机组提供停机电磁铁DF22025及调节保安系统备件，产品在出厂前经过动作特性与绝缘性能测试，力求与现场危急遮断机构实现良好匹配。如有关于汽机机械停机电磁铁DF22025的技术咨询或备件需求，欢迎与东方一力联系，获取适配您机组的解决方案。
