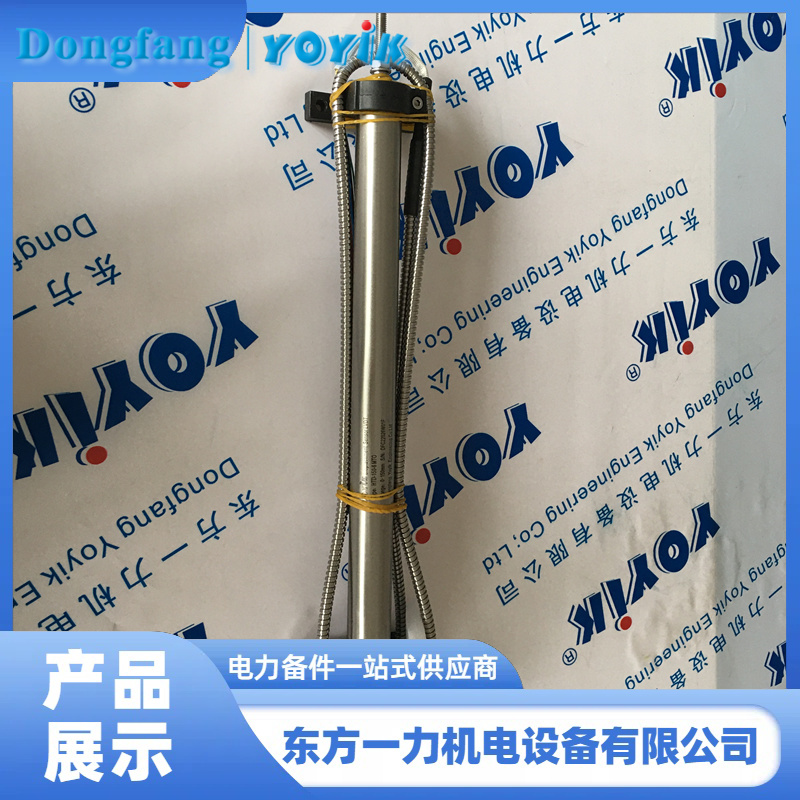

位移传感器TDZ-1E-32安装基础要求与磁场防护要点

一、位移传感器TDZ-1E-32安装基础要求

在电厂汽轮机DEH系统中，位移传感器TDZ-1E-32的安装质量直接决定了其长期运行的可靠性。根据多年现场维护经验，位移传感器TDZ-1E-32的安装需满足以下基础要求：
安装平面度要求：金属杆必须校正，安装时应垂直于横截面，确保铁芯上下移动顺畅无卡涩。若安装时未保持平面，金属杆易因受力不均而弯曲，造成铁芯卡涩，导致参数突变。
被测对象匹配要求：被检测对象材质应与位移传感器TDZ-1E-32探头材质一致，且面积需大于探头面的1.5倍。材质不一致或面积不足，会影响磁场分布，导致测量精度下降。
固定件可靠性要求：连杆固定件、密封件必须紧固无松脱，防止运行中晃动过大。设备老化、连接件未安装牢固是造成调门反馈波动大的常见原因之一。
接线规范性要求：初级、次级线圈接线必须正确，就地接线端子应确保固定可靠。
二、位移传感器TDZ-1E-32为何需要远离磁场环境
位移传感器TDZ-1E-32基于电磁感应原理工作，其内部包含初级线圈和次级线圈，通过磁场耦合实现位移信号的转换。当周围存在强磁场干扰时，会产生以下影响：
信号失真：外部磁场会叠加在传感器自身工作磁场上，导致次级线圈感应电压发生畸变，使反馈值与实际位移产生偏差。这种偏差在DEH闭环控制中会被放大，引起调门误动作。
测量精度下降：磁场干扰会造成位移传感器TDZ-1E-32输出信号不稳定，表现为参数跳动或漂移，严重时导致控制系统无法准确判断阀门真实开度。
误报警触发：磁场干扰引起的信号异常可能被DEH系统误判为LVDT故障，触发不必要的报警甚至保护动作，影响机组正常运行。
因此，安装位移传感器TDZ-1E-32时，应尽量远离电机、变压器、大电流电缆等强磁场源，必要时可采取磁屏蔽措施，确保测量环境洁净。
三、日常维护建议
停机期间应对所有位移传感器TDZ-1E-32进行外观检查和端子接线复紧工作。开机前，各带LVDT反馈的阀门必须进行全行程活动试验和反馈信号测量，验证位移传感器TDZ-1E-32的线性度和响应特性。日常巡检中，需查看位移传感器TDZ-1E-32的安装状态、环境温度及伺服卡指示灯是否正常，并通过阀门指令与反馈趋势对比偏差情况进行分析，及时发现潜在隐患。
针对环境温度偏高的情况，可对密封盖板打孔散热，或在固定底板下方加装橡皮垫子减震，改善位移传感器TDZ-1E-32的工作条件。
