单向阀MSR8KE-051X：AST与OPC油母管联动控制的关键

在汽轮机危急遮断系统中，AST油母管与OPC油总管之间通过两只单向阀连接，这一结构设计直接影响着机组超速保护与紧急停机的联动逻辑。今天，我们就来详细解析这对单向阀的导通方向及其带来的油压联动特性。

一、单向阀MSR8KE-051X的导通方向：OPC→AST单向导通
根据系统原理，AST油母管与OPC油总管之间的两只单向阀（每只OPC电磁阀处各有一只），其导通方向为OPC总管油压可向AST母管流动，而AST母管油不可向OPC母管流动。
也就是说，这对单向阀呈现单向导通特性：允许OPC油向AST母管补油，但严格阻止AST油反向流入OPC母管。这种设计并非随意安排，而是经过深思熟虑的安全逻辑体现。
二、单向阀MSR8KE-051X带来的油压联动特性
这一单向导通结构带来了两个关键特性：
特性一：AST动作可联动卸掉OPC母管油压
当机组发生严重故障需要紧急停机时，四只AST电磁阀失电打开，危急遮断油母管油压迅速泄放。由于OPC油可通过单向阀向AST母管流动，AST母管油压的骤降会带动OPC母管油压同步下降，从而使高、中压主汽门及高、中压调节汽门全部迅速关闭，实现机组全面遮断。
特性二：OPC动作不影响AST母管油压
当机组发生超速但尚未达到紧急停机条件时，两只OPC电磁阀通电打开，仅泄放OPC母管油压，使高、中压调节汽门迅速关闭。由于单向阀阻止AST油向OPC母管流动，AST母管油压保持不变，高、中压主汽门仍处于开启状态，机组可维持空转或带厂用电运行，待转速恢复后重新并网。
三、单向阀MSR8KE-051X失效的风险分析
若这对单向阀出现密封不严或阀芯卡涩等故障，将带来严重后果：
OPC向AST侧泄漏：会导致AST母管油压异常下降，可能引发机组误遮断；
反向密封失效：AST油倒灌OPC母管，OPC动作时无法有效隔离，影响超速保护功能。
因此，在日常维护中应定期检查单向阀的密封性能，结合ASP油压监测数据，及时发现潜在泄漏隐患。

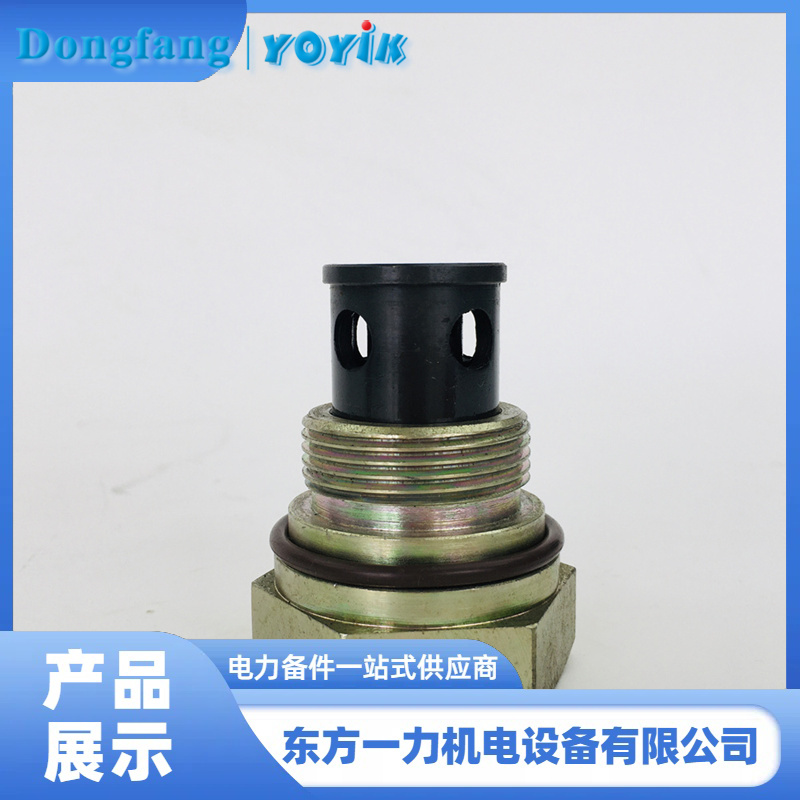

四、产品推荐：单向阀MSR8KE-051X
德阳东方一力机电设备有限公司供应的单向阀MSR8KE-051X，专为汽轮机EH油系统设计，适用于AST与OPC油母管之间的连接。该产品采用精密阀芯结构，密封性能可靠，能够在高压抗燃油工况下确保单向导通的准确性，有效保障危急遮断系统与超速保护系统的协调动作，是电厂检修更换的理想选择。
