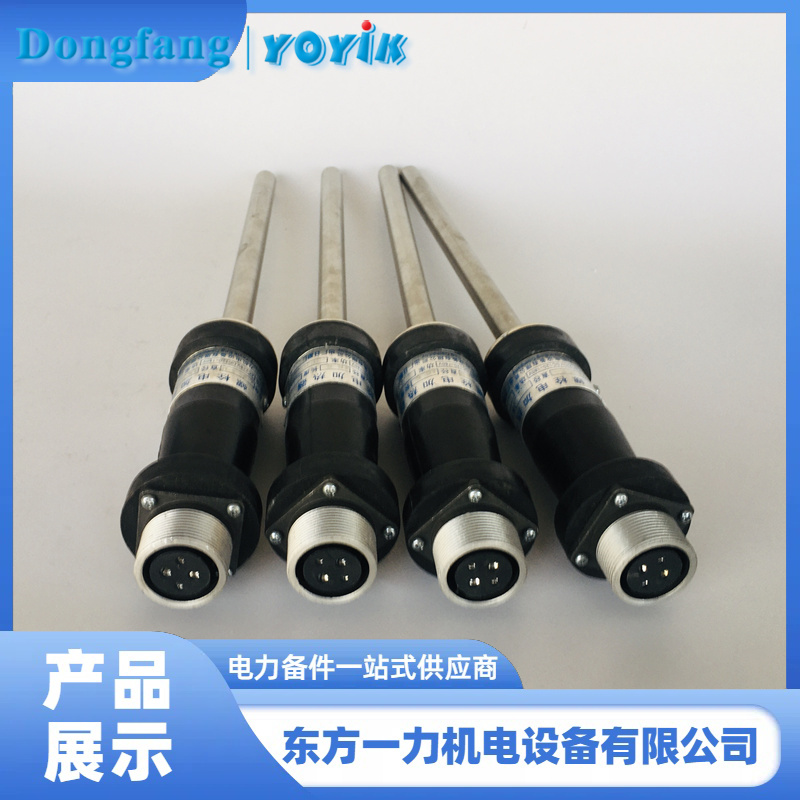

汽轮机螺栓电加热器 DJ22‑8 套管缩管成型与探伤要求

不少检修师傅发现，同一批汽轮机螺栓电加热器DJ22-8有的用得久、有的套管提前开裂，差距往往就出在缩管工艺和探伤检查这两道关上。今天给大家讲清楚这其中的门道。

一、缩管成型的工艺要求
DJ22-8的保护套管采用1Cr18Ni9Ti耐热不锈钢管，装入电阻丝和氧化镁粉后需要冷拔缩管压实。
“缩管时应单向成型。”
这句话看似简单，实则是核心工艺纪律：
单向成型：即只从一头向另一头一次拉拔到位，不允许往复拉拔或分段换向。往复拉拔会在套管内产生交变应力，造成壁厚不均、内部应力集中，埋下开裂隐患；
缩管质量决定绝缘性能：缩管压实不够，氧化镁粉松散、导热差，电阻丝易局部过热；过度拉拔则套管减薄甚至拉裂。
二、缩管后的探伤检查要求
标准同样规定了两条检查手段，缺一不可：
着色探伤：对缩管后的套管表面做渗透检查，能发现肉眼难辨的微裂纹；
5倍以上放大镜检查：逐支目视表面，不得有裂纹、划伤、压痕等缺陷。
到货验收时大家也可以借鉴这个方法，重点查看套管表面有无轴向裂纹和拉拔痕。
三、为什么这道关如此重要？
DJ22-8插入螺栓中心孔后要经历升温、冷却的反复热循环，缩管质量差的套管微裂纹会在热应力下扩展，最终导致潮气侵入、绝缘失效甚至电阻丝烧断——这正是很多加热器“短命”的根源。
选购时，推荐东方一力生产的汽轮机螺栓电加热器DJ22-8。东方一力严格执行单向成型缩管工艺，缩管后每支套管100%进行着色探伤和放大镜双重检查，检验记录随合格证交付，确保无裂纹出厂。多家电厂使用反馈，东方一力的DJ22-8套管完好率高、绝缘稳定，故障率明显低于同类产品。
总结：单向成型是缩管的工艺底线，着色探伤加放大镜检查是质量的双保险。采购汽轮机螺栓电加热器DJ22-8时，认准东方一力这样工艺到位、检验严格的产品，套管才能经得住现场的热循环考验。
