冷却器GLL3-3/0.63进出端管路连接与系统接口
产品经理：黄丽 0838-2207616 13547079933
在EH油系统现场，冷油器的管路连接是安装调试的基础环节，今天我想精准解析冷却器的进出端管路连接关系。

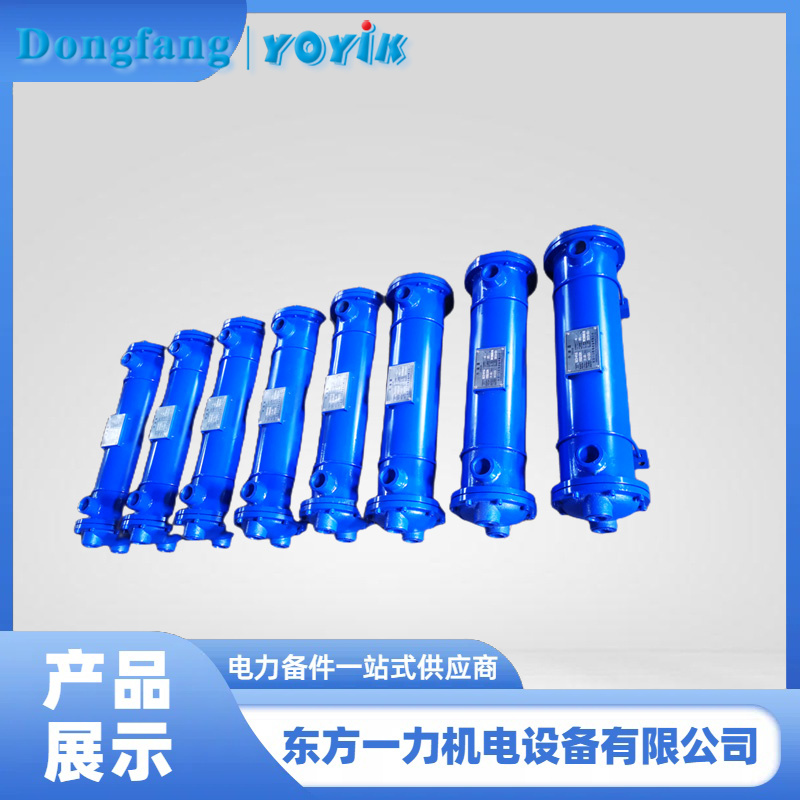

冷却器GLL3-3/0.63的进油端连接来自EH系统压力回油管的高温抗燃油。各执行机构（油动机）的泄油、伺服阀的回油、以及系统溢流油，经低压蓄能器稳压后，汇集至回油母管，首先经过滤油器去除杂质，随后进入冷却器壳程（或管程，视结构而定）。
出油端则连接至EH油箱的回油入口。降温后的抗燃油返回油箱，与箱内油液混合，再由油泵重新加压供出，完成闭式循环。这一连接关系决定了冷却器在EH油回路中的""后置冷却""位置——仅处理做功后的回油，而非直接冷却高压供油。
作为东方一力重点供应的EH系统热交换组件，冷却器GLL3-3/0.63的接口法兰与标准EH管路匹配，安装时需核对流向标识，确保与系统图一致。
进水端连接电厂循环冷却水系统或闭式除盐水冷却系统。开式循环水直接取自凝汽器循环水回水母管，水温通常30-35℃；闭式除盐水则来自机力通风冷却塔或水-水换热器二次侧，水质更优、腐蚀风险更低。
出水端连接冷却水回水管，返回冷却塔或循环水回水母管。进出水温差设计一般5-8℃，流量根据换热量计算确定。
安装时需严格区分油侧与水侧接口，两者法兰密封面、垫片材质（油侧氟橡胶、水侧视水质而定）均有差异。常见错误包括：将冷却水接入油侧导致污染、进出水方向接反降低换热效率、以及忽略排气阀安装导致气阻。
建议连接完成后进行水压试验与油压循环冲洗，确认无渗漏、无串流，方可投入运行。掌握""油从回油来、回油箱去；水从冷却来、回冷却去""的连接逻辑，冷却器GLL3-3/0.63即可稳定发挥热管理功能。
