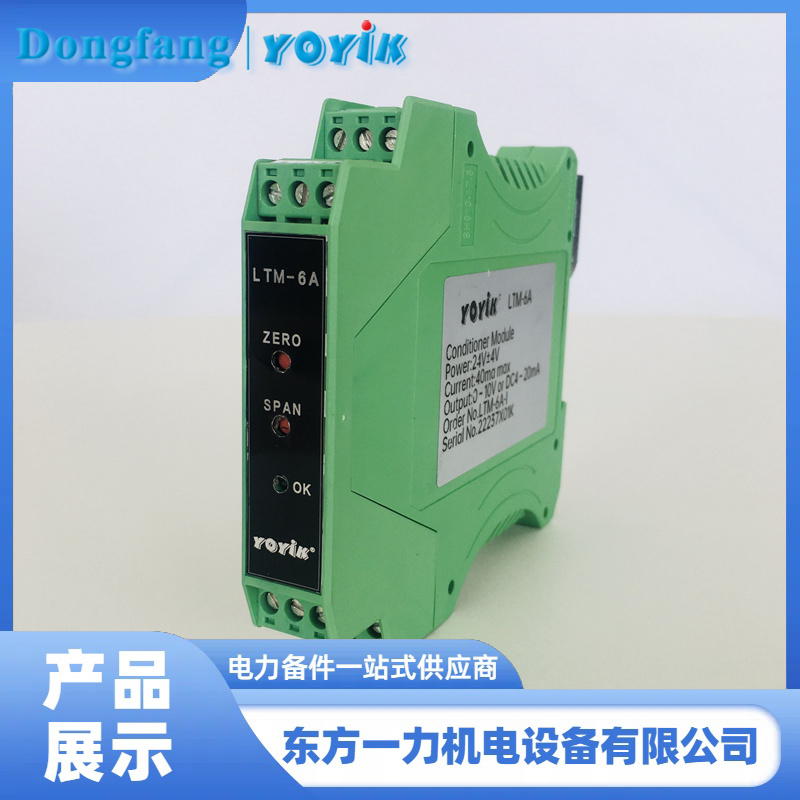

位移变送器LTM-6A断线故障下的输出表现

一、传感器断线后，变送器输出什么？

在电站现场，LVDT位移传感器长期工作在振动大、温度高的环境中，引线疲劳断裂是常见故障。很多工程师疑惑：传感器断线后，位移变送器LTM-6A的输出信号会怎样表现？会不会失控乱跳？
答案很明确：LTM-6A具备完善的断线诊断功能，断线后输出并非杂乱信号，而是按预设方向""跑向""安全端——即输出最小信号或最大信号，具体方向由SW1开关选择设定：
输出最小：电流输出端输出DC 1.0mA，电压输出端输出DC 0.0V；
输出最大：电流输出端输出DC 23.0mA，电压输出端输出DC 10.0V。
二、如何判断断线故障发生？
LTM-6A的""OK""灯会在断线瞬间闪烁报警，这是现场运维人员最直接、最快速的判据。当DCS画面显示位移信号突变为1.0mA（或23.0mA），同时就地检查""OK""灯在闪烁，即可迅速锁定为传感器断线，而非真实的机械位移突变。这种""输出信号+灯光报警""的双重指示，极大缩短了故障排查时间。
三、为什么要预设输出方向？
这一设计体现了故障安全（Fail-safe）思想。以汽轮机调门位移测量为例：可将LTM-6A设置为断线后输出最小信号（1.0mA），控制系统据此判断测量回路异常并执行保护逻辑，避免误动作。运维人员应根据系统联锁策略，预先通过SW1开关设定合理的输出方向。
四、东方一力LTM-6A的更多优势
作为东方一力的推荐产品，位移变送器LTM-6A除断线诊断外，还具备非线性度小于0.02%、响应时间仅5ms、温漂系数小于0.04%F.S/℃、工作温度-35℃~+85℃等优良指标，支持六线制LVDT信号解调，标准DIN-3导轨安装，一次按键即可完成零位/满位标定，完全满足电站严苛工况需求。
五、小结
传感器断线后，位移变送器LTM-6A输出1.0mA或23.0mA（开关可选）并伴随""OK""灯闪烁报警，方向明确、判据清晰，帮助工程师快速定位故障。东方一力LTM-6A用可靠的诊断逻辑，为机组位移测量的安全稳定运行保驾护航。
