试验电磁阀J-220VDC-DN6-D/20B/2A联动解析

一、机组RB动作核心联动逻辑界定

在发电厂汽轮机DEH高压抗燃油纯电调系统中，机组RB快泄负荷保护动作时，活动试验电磁阀不参与联动动作，全程仅由OPC超速保护系统协同控制回路完成负荷快泄与调门管控，AST危急遮断系统不触发动作。这是电厂运维中极易混淆的核心知识点，也是保障机组RB工况稳定运行的关键。
RB保护属于机组负荷异常调节保护，并非停机保护。动作时DEH系统下发快降负荷指令，仅触发OPC母管油压泄放，通过执行机构插装阀快速关闭高低压调节阀，实现机组快速甩负荷，规避设备超限风险。而活动试验电磁阀仅用于汽轮机主汽门、调门的在线活动性试验，专属试验工况，与RB保护控制逻辑相互独立，工况触发时无任何联动响应。
二、J-220VDC-DN6-D/20B/2A试验电磁阀工况特性

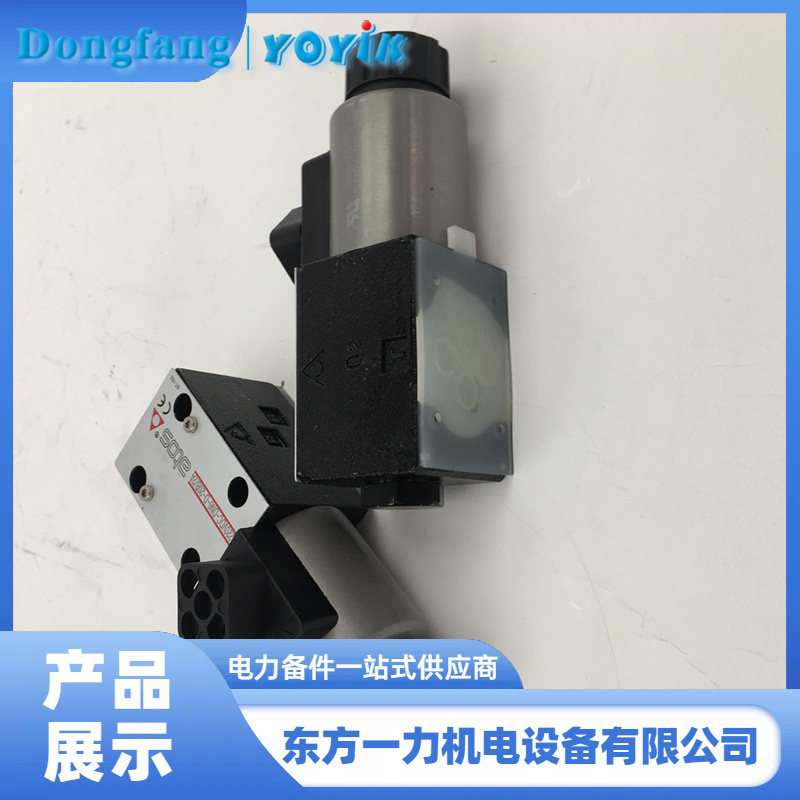

东方一力供应的试验电磁阀J-220VDC-DN6-D/20B/2A，是适配DEH油系统的专用活动试验电磁阀，完全匹配机组日常阀门试验工况逻辑。该电磁阀为直流220V驱动，通径适配电厂EH高压抗燃油系统，结构稳定、响应精准，仅接收DEH手动或自动试验指令带电动作，完成阀门小幅启闭试验，排查阀门卡涩隐患。
该电磁阀严格遵循系统逻辑设计，不会响应RB、常规负荷波动等非试验信号，可有效杜绝误动、拒动问题。相较于普通电磁阀，其抗油液污染能力强，适配电厂复杂工况，能够长期保障汽轮机阀门试验工作精准开展，为机组常态化安全校验提供可靠设备支撑。
综上，RB保护动作依托OPC系统实现快泄负荷，试验电磁阀仅服务于专项试验，二者逻辑完全隔离。运维中需精准区分两类工况，选用东方一力J-220VDC-DN6-D/20B/2A专用试验电磁阀，可有效提升DEH油系统试验可靠性，保障机组稳定运行
