一、HTD-100-3 LVDT芯杆偏斜引发的连锁故障
在汽轮机DEH调门运维中，HTD-100-3 LVDT传感器芯杆偏斜是极易被忽视的隐性故障，多由安装不同轴、机组振动、支架间隙过大导致，会触发一系列连锁问题，直接威胁机组稳定运行。东方一力结合现场运维经验，梳理其完整故障传导逻辑，方便工程师快速排查隐患。
芯杆偏斜后，运行中会与线圈套筒产生持续偏心摩擦，长期磨损会造成线圈破皮、短路或断路，引发LVDT反馈信号紊乱。同时偏斜会让芯杆运动卡涩、行程受限，导致调门反馈值滞后、跳动，直接触发油动机周期性摆动，出现调门抖动、突开突关现象。严重时会造成EH管路受力异常松动，引发机组负荷波动，干扰DEH系统闭环调节，大幅增加机组非停风险。
-
二、HTD-100-3 LVDT芯杆偏斜对测量精度的影响
LVDT的测量核心依靠芯杆与线圈同轴轴向运动，感应均匀磁通量输出标准信号，而芯杆偏斜会彻底破坏同轴度，造成精准度大幅衰减。轻微偏斜会产生余弦误差，导致阀位反馈数值漂移、线性度变差，指令与反馈偏差持续增大；偏斜严重时，磁通量分布紊乱，信号无法随阀门开度线性变化，出现固定值不变化、参数跳变等问题，完全失去测量反馈作用。

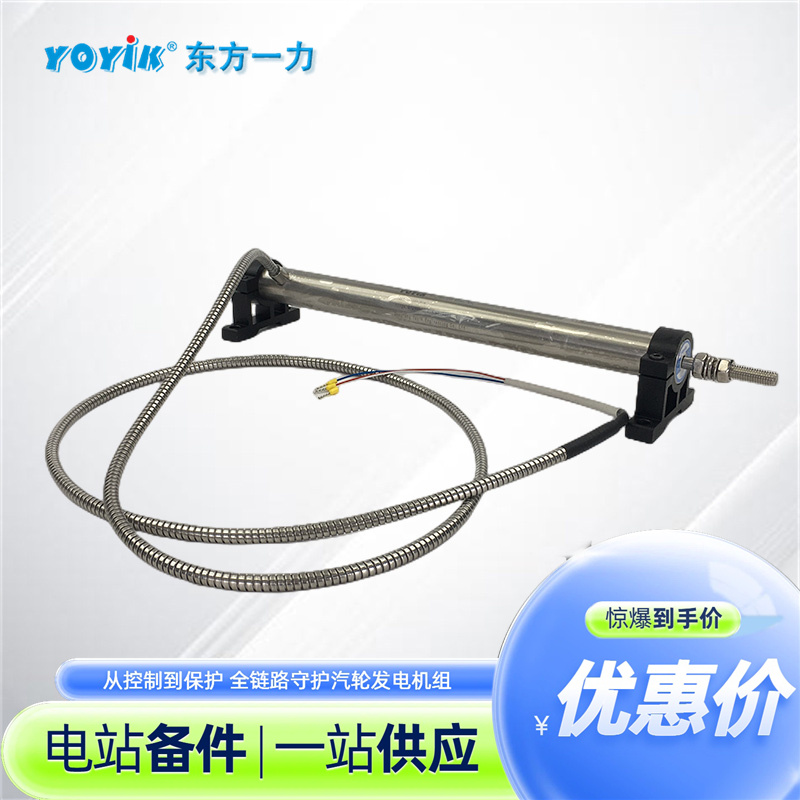

常规LVDT易因振动、高温出现芯杆偏斜、磨损问题，东方一力供应的HTD-100-3 LVDT传感器针对电厂恶劣工况优化结构，采用加固芯杆与高同轴度安装结构，抗振、抗形变性能良好，可有效规避芯杆偏斜问题，稳定保障阀位测量精度。日常运维中，需定期检查传感器支架间隙、芯杆垂直度，机组停机时复紧固定螺栓，从源头杜绝偏斜故障，保障DEH系统可靠运行。
