位移传感器3000TDGNK-15-01伺服模件信号转换原理

在汽动给水泵调节阀的控制系统中，LVDT（差动变压器位移传感器）是精准反馈阀位的核心元件。今天就以我们东方一力供应的位移传感器3000TDGNK-15-01为例，看看伺服模件是如何将它的信号转换为DCS可显示的阀位数据的。

伺服模件是如何将LVDT的电压信号转换为DCS可显示的阀位信号的？
LVDT本身输出的是交流差分信号，无法直接被DCS读取。伺服模件内部的核心处理流程如下：
交流激励：伺服模件首先向位移传感器3000TDGNK-15-01的初级线圈输出恒定频率（通常为1kHz-10kHz）的交流激励电压。
磁耦合与差动输出：激励磁场通过铁芯耦合到两个次级线圈。当铁芯随阀杆位移时，两个次级线圈感应出的交流电压幅值发生变化，产生与位移量成正比、相位指示方向的差动交流电压。
同步解调（相敏检波）：伺服模件内部的解调电路，利用与激励源同频同相的参考信号，对差动交流电压进行同步解调。这一步能精准识别铁芯的移动方向（相位0°或180°）。
滤波与放大：解调后的信号经过低通滤波器滤除高频载波，再经放大电路处理，最终转换为标准的直流电压（如0-10V）或直流电流（如4-20mA）信号。
DCS显示：这个标准的直流模拟量信号被送入DCS系统的模拟量输入模块，经过A/D转换和量程标定，最终在画面上直观显示为阀门的开度百分比。
东方一力位移传感器3000TDGNK-15-01的解决方案

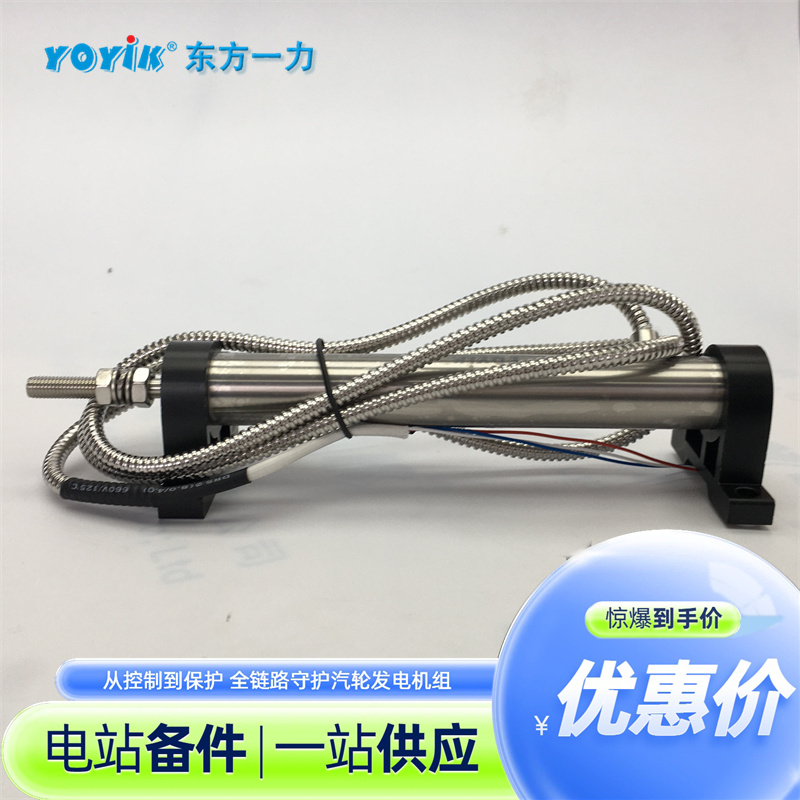

在电站实际运行中，油动机附近的震动和高温极易导致LVDT信号漂移或断线。我司的位移传感器3000TDGNK-15-01，专为电力行业汽轮机油动机配套设计。它具备0-150mm的标准量程，且支持高温定制选项，能从容应对极端工况。其优异的线性度和抗干扰能力，能确保输出给伺服模件的交流信号纯净稳定，从源头上降低解调误差，避免因单只传感器故障导致调门误动作，为机组的安全稳定运行保驾护航。
