位移传感器HTACC-LT-303Z测的哪个部件的位移？

产品介绍人：黄丽 13547079933 0838-2207616

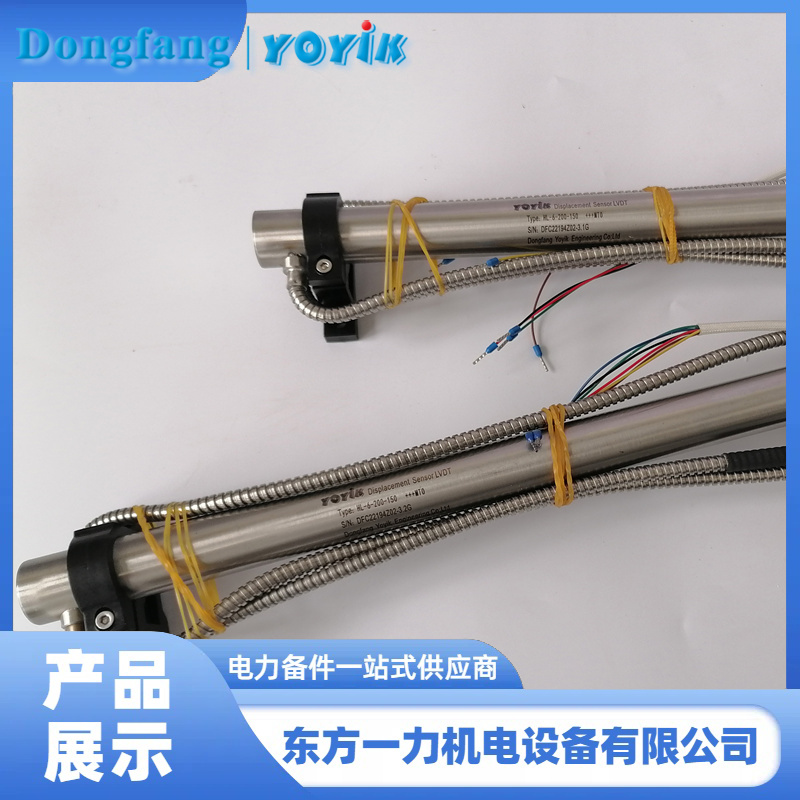

在汽轮机中，无论是高压调节汽门（高调门）还是高压主汽门（高主门），其开度控制都依赖油动机驱动。而HTACC-LT-303Z LVDT的测量对象，并非直接是蒸汽阀门本身，而是与其刚性连接的——油动机活塞杆的直线位移。

具体来说：

高调门：油动机活塞杆通过连杆机构与调门阀杆相连。当伺服阀控制抗燃油进入油缸，活塞移动，带动阀杆升降，从而调节蒸汽流量。HTACC-LT-303Z的芯杆一端固定在油动机本体上，另一端与活塞杆同步运动，实时将活塞行程（即等效阀位）转换为电压信号。
主汽门：虽然主汽门通常为“开关型”（全开/全关），但在部分机组或活动试验工况下，仍需监测其实际位置。此时LVDT同样安装在主汽门油动机的活塞杆上，用于反馈是否完全开启或关闭到位。

为什么测活塞杆而不是直接测阀杆？
一是因阀杆位于高温高压蒸汽区，环境恶劣，难以安装精密传感器；二是油动机活塞位移与阀门开度呈严格线性关系（通过机械传动比确定），测活塞更安全、可靠、精准。
需要特别注意：HTACC-LT-303Z必须与活塞杆同轴安装。若支架松动、芯杆偏斜，轻则线性变差，重则磨穿线圈，导致反馈“卡死”在某一值——这正是引发调门突关、负荷骤降的常见诱因！
作为专注电站测控元件多年的供应商，东方一力提供的LVDT位移传感器 HTACC-LT-303Z，专为汽轮机DEH系统优化设计：
行程覆盖±25mm~±50mm，适配主流高调门/主汽门油动机；
耐温达180℃，抗振动、防电磁干扰，适应门杆漏汽烘烤环境；
线性精度≤±0.25%，重复性好，支持双冗余高选配置；
记住：LVDT不直接“看”阀门，但它“感知”的活塞位移，就是DEH系统判断阀门状态的唯一依据。选择像东方一力这样懂电厂、重细节的合作伙伴，才能让每一次反馈都真实可信，每一台机组都安稳运行。
