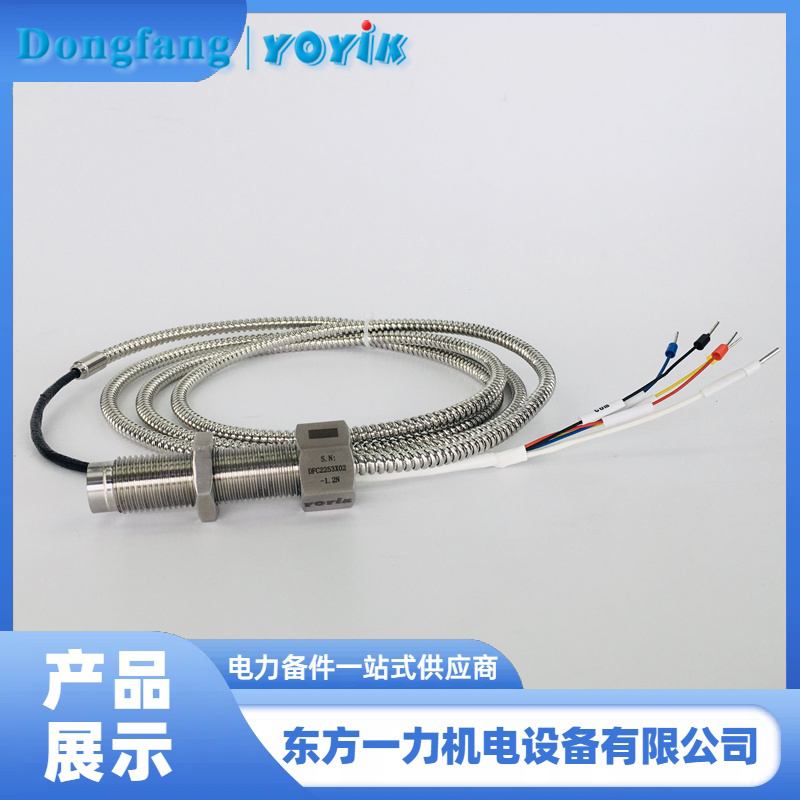

CS-2F 反转监测转速传感器 转向判断原理
产品经理：黄丽 0838-2207616 13547079933
在电站设备运维中，CS-2F 反转监测转速传感器是转速与转向监测的常用设备，东方一力作为专业的设备供应方，为大家介绍这款传感器精准判断齿盘转动方向的核心原理及实用特性。
CS-2F 反转监测转速传感器是双霍尔式有源转速传感器，核心依托霍尔效应与双霍尔元件的协同工作实现监测。传感器内置两个性能一致的霍尔元件，当齿盘（高导磁性铁磁材料）转动时，齿顶与齿谷会周期性靠近或远离传感器，使霍尔元件周边磁场强度发生规律性变化，进而转化为电信号，这是传感器捕捉转速和转向信号的基础，且该传感器在低转速、低齿数场景下也能输出稳定方波信号。
这款传感器判断齿盘转动方向的关键，在于双霍尔元件输出的两路方波信号存在固定相位差。两个霍尔元件呈正交布局，齿盘旋转时，两路信号不会同步变化，而是呈现出先后触发的规律。当齿盘正转时，方波 A 会先于方波 B 出现电平变化；当齿盘反转时，方波 B 则会先于方波 A 产生电平变化。通过识别两路信号的相位先后顺序，即可精准判定齿盘的转动方向，其测量精度可达正负一个方波，能满足电站设备的精准监测需求。
东方一力供应的 CS-2F 反转监测转速传感器，不仅完美实现上述转向判断原理，还具备 1~1.8mm 的宽安装间隙，大幅降低探头被齿盘碰坏的概率，不锈钢外壳 + 内部浇封密闭的结构，搭配耐油耐高温引线，可适应电站内烟雾、油气等恶劣环境，工作电源兼容 DC12~24V，消耗电流不大于 30mA，在电站汽轮机、风机等设备的转速与转向监测保护中表现优异，是电站设备运维的优质选择。
