六线制LVDT 位移传感器2000TDG零位满度电压
产品经理：黄丽 0838-2207616 13547079933
在汽轮机DEH控制系统中，LVDT位移传感器2000TDG负责将调门的机械位移转化为电信号，是闭环控制中不可或缺的反馈环节。
LVDT内部有一个初级线圈和两个反向串联的次级线圈。当铁芯位于线圈几何中心时，两个次级线圈感应出的电动势大小相等、相位相反，差值输出理论上为0V，这个位置就是""零位""，对应的输出电压就是零位电压 。简单来说，零位电压是LVDT输出信号的基准原点。在实际应用中，由于线圈绕制不可能绝对对称，零位处可能存在极小的残余电压，但通常可以忽略不计 。
当铁芯从零位向一侧移动到最大量程位置时，两个次级线圈的电压差达到最大值，这个最大输出电压就是""满度电压"" 。它对应着调门的全开或全关极限位置。满度电压的数值取决于传感器的灵敏度、激励电压和机械行程。例如，对于量程100mm的传感器，满度电压可能为±5V或±10V，具体需参考产品手册。
零位和满度电压共同定义了LVDT的线性测量范围。如果零位设置不准确，整个位移测量就会产生系统性偏移，导致DEH画面显示的阀位与实际开度不符 。如果满度电压标定不当，则会造成量程压缩或扩展，使得阀门在极限位置时反馈信号不能达到100%，影响伺服放大器的调节精度。在DEH系统中，这两个参数直接写入液压伺服子模件（如HSS03），作为阀位运算的基准，一旦偏差过大，甚至可能引发调门波动。
现场安装时，首先要确定电气零位：活动铁芯，使两个次级线圈电压相等并做好标记；然后从电气零位向尾端移动量程一半的距离，确定机械零位。更换LVDT后，必须将新的零位和满度电压重新写入DEH组态，否则画面显示必然失真。

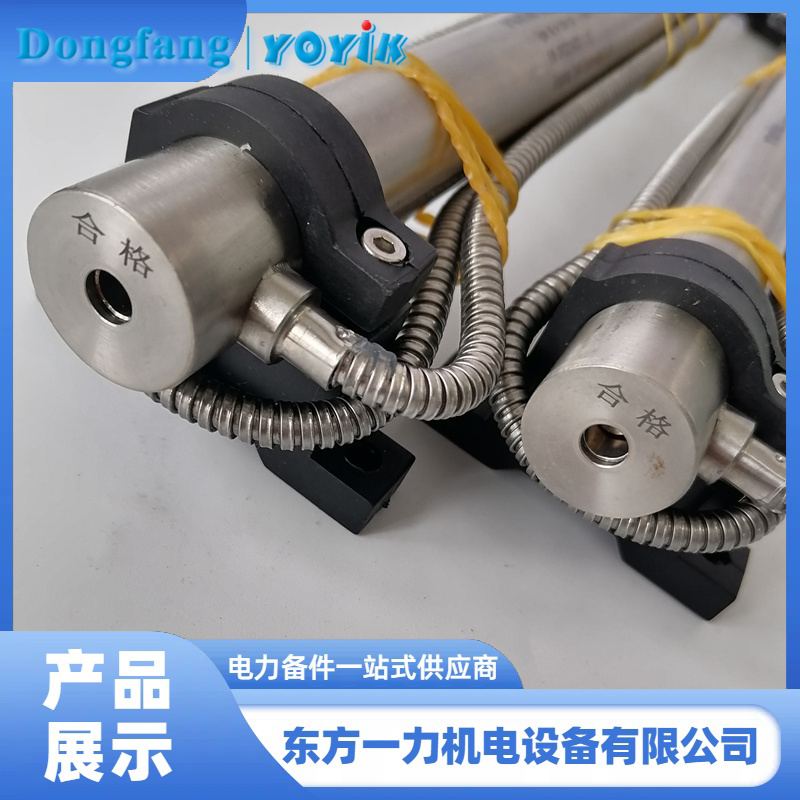

在此向各位推荐东方一力供应的位移传感器2000TDG。该系列产品采用六线制差动变压器结构，线性度良好，零位稳定，满度输出一致性强，量程覆盖100mm，能够满足汽轮机高调门、中调门位移反馈的精度要求 。其引出线采用耐高温绝缘材料，并配有不锈钢护套，适合电厂高温、高振动的严苛环境。
理解零位和满度电压的本质，掌握正确的标定方法，是保障LVDT测量准确的基础。希望以上内容对您的现场工作有所帮助。
