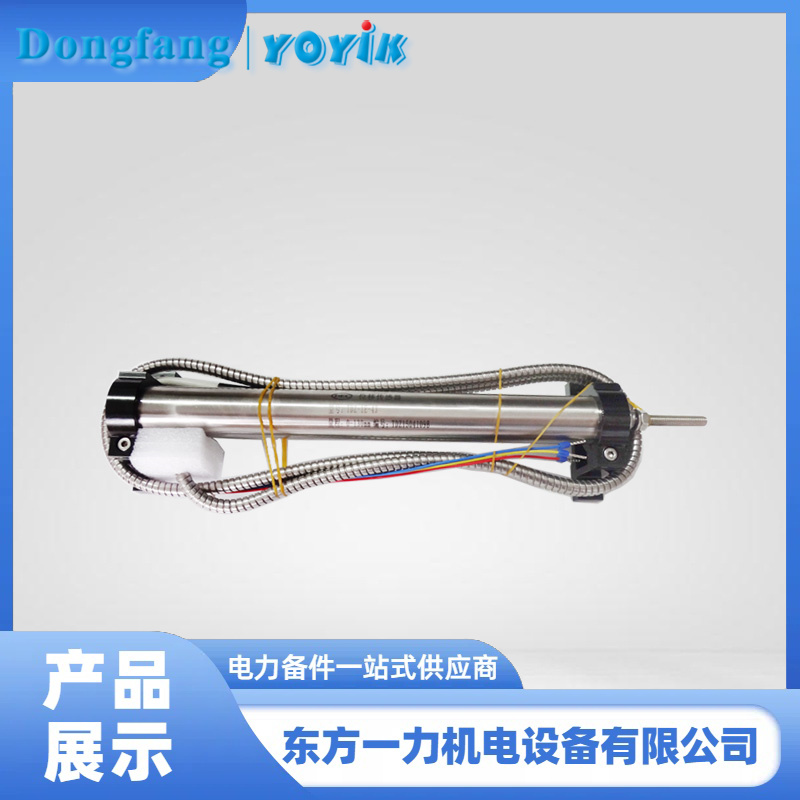

位移传感器TD-1-200将油动机活塞位移转为电气信号

在汽轮机数字电液控制系统（DEH）中，高压调门的精准控制直接关系到机组的安全稳定运行。而实现这一精准控制的核心环节，正是LVDT位移传感器将油动机活塞的机械位移转换为电气信号，并反馈给伺服放大器，形成闭环控制。本文将以通俗易懂的方式，为各位工程师解析这一关键过程。

一、LVDT位移传感器TD-1-200的基本构造
LVDT（Linear Variable Differential Transformer，线性可变差动变压器）位移传感器的结构并不复杂，可以把它想象成一个""电磁感应尺子""。它主要由三部分组成：一个初级线圈（一次绕组）、两个对称布置的次级线圈（二次绕组），以及一根可随油动机活塞同步移动的高磁导率铁芯（衔铁）。
在电厂DEH系统中，LVDT位移传感器通常采用双支冗余配置，安装在油动机活塞杆旁，实时检测活塞的实际位移位置，也就是汽阀的实际开度。
二、位移传感器TD-1-200的信号转换原理
LVDT位移传感器TD-1-200的工作原理基于电磁感应中的变压器效应，整个过程可以分为三个步骤来理解：
第一步：初级线圈通电产生交变磁场。 当给初级线圈施加一个固定频率（通常为2.5kHz左右）的交流激励电压时，线圈周围会产生一个沿轴向分布的交变磁场。
第二步：铁芯移动改变磁耦合关系。 当油动机活塞带动铁芯在线圈内部移动时，铁芯的位置决定了初级线圈与两个次级线圈之间的磁耦合程度。铁芯居中时，两个次级线圈感应出的电压大小相等、相位相反，差分输出接近零；铁芯向一侧移动时，靠近铁芯的次级线圈感应电压增强，另一侧减弱。
第三步：差分输出形成与位移成比例的电压信号。 两个次级线圈采用反向串联连接，输出电压为两者之差（Es = Es1 - Es2）。这个差分电压的幅度与铁芯偏离中心位置的距离成正比，而极性（正或负）则表示铁芯移动的方向。该交流电压经解调器整流后，转换为0~10V（或4~20mA）的直流信号，直接反映油动机活塞的实时位置。
三、位移传感器TD-1-200与伺服放大器的闭环配合
转换后的电气信号并非终点，而是闭环控制的起点。LVDT位移传感器TD-1-200输出的反馈信号被送回DEH控制系统的伺服放大器，与控制器发出的目标开度指令进行比较，形成偏差信号。
伺服放大器将这个偏差信号进行功率放大，输出控制电流驱动电液伺服阀（DDV阀）。伺服阀根据电流信号调节阀芯开度，控制高压抗燃油进入油动机的流量和方向，推动活塞带动调门动作。活塞移动的同时，LVDT铁芯同步位移，反馈信号随之变化，直至实际开度与指令一致，偏差归零，调门稳定在新的工作位置。
正是这种""指令→动作→反馈→修正""的闭环机制，确保了汽轮机调门开度能够精准匹配负荷需求，避免过调和静差。
四、选型建议
在汽轮机高温、高振动的恶劣工况下，LVDT位移传感器的可靠性至关重要。东方一力长期为电厂提供位移传感器TD-1-200等系列产品，该产品采用差动变压器原理设计，具有线性度好、重复精度高、动态响应快、无机械磨损等特点，适用于油动机行程测量、汽缸膨胀监测等场景，可匹配多种进口变送器卡件，各项技术性能与进口传感器相当。
