在电站汽轮机调门维护中，LVDT传感器是电液伺服阀闭环控制的核心部件，其安装精度直接影响机组稳定运行。

一、先搞懂：LVDT传感器B151.36.09.04-014与S15参数的关联

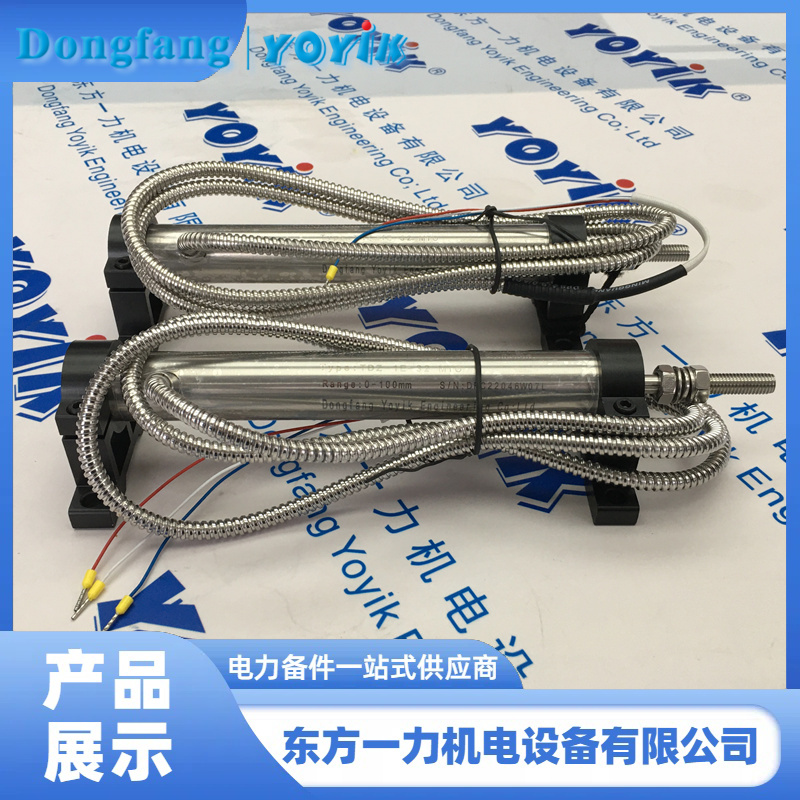

东方一力供应的LVDT传感器B151.36.09.04-014，适配电站汽轮机调门电液伺服阀，基于电磁互感原理工作，可精准将阀芯位移转化为电信号反馈至DEH系统，是实现调门闭环控制的“眼睛”。
DEH组态模块HSS03的S15参数，核心作用是切换LVDT信号的“显示模式”与“校准模式”。简单说，S15=0时，系统显示的是经过换算后的阀位反馈百分比（0%-100%），方便运维人员直观查看；S15=1时，系统会直接输出LVDT传感器的原始电压值，这正是安装校准的关键。

二、核心原因：S15参数调整是LVDT精准校准的前提

无论机组停运安装还是运行中LVDT脱落重新安装，校准零位和量程都是核心步骤，而S15参数调整正是实现精准校准的基础，主要有两个关键作用。
一是精准捕捉零位电压。安装LVDT传感器B151.36.09.04-014时，需将S15改为1，读取N输出的原始电压，调整铁芯位置使该电压与HSS03模件最小量程电压匹配，锁定电气零位，确保调门全关时DEH显示反馈为0%，避免零位偏差导致控制失准。
二是精准标定满量程电压。当调门手动全开时，再次将S15改为1，读取此时的原始电压并写入组态，再切换回S15=0，使DEH显示反馈为100%，完成量程校准。这一步能保证LVDT的位移与DEH显示的阀位百分比线性对应，符合DL/T 591-2021行业标准要求。
若不调整S15参数，系统始终显示阀位百分比，无法获取LVDT原始电压，校准就无从谈起，会导致调门波动、反馈失真。
东方一力供应的LVDT传感器B151.36.09.04-014，线性误差小、稳定性强，搭配正确的S15参数调整，能大幅提升安装效率和控制精度，适配电站各类汽轮机调门场景，是运维人员的可靠选择。
