测速传感器SMCB-01-16L磁钢磁场如何传递到线圈

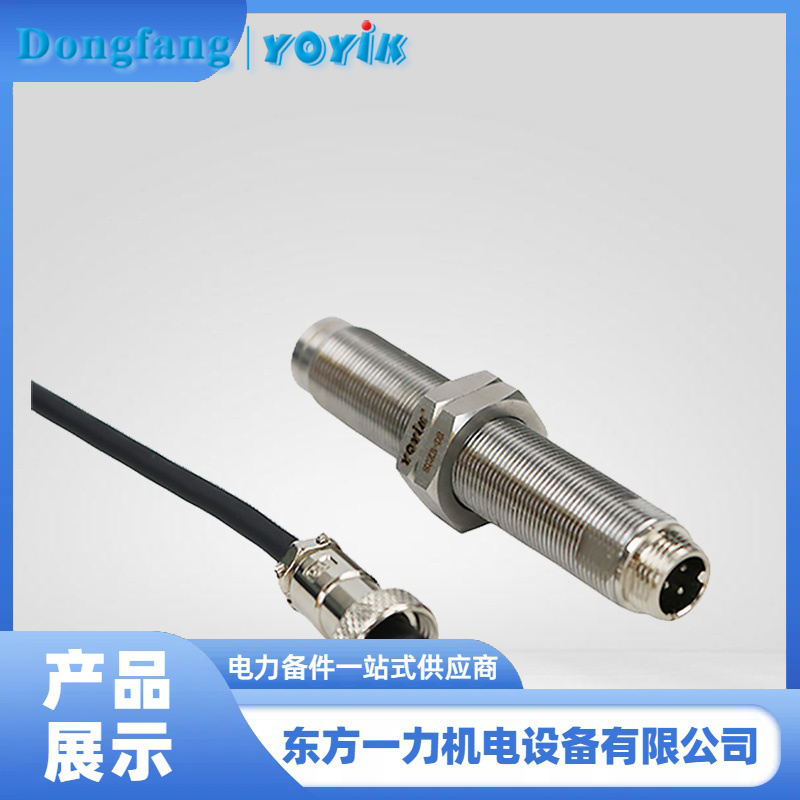

在汽轮机TSI系统中，转速传感器承担着转速监测的重任，是保障机组安全运行的关键部件。测速传感器SMCB-01-16L作为东方一力供应的高品质产品，其工作原理基于成熟的磁阻效应技术，广泛应用于各类旋转机械的转速测量场景。

测速传感器SMCB-01-16L的磁场传递路径
磁阻式转速传感器内部由磁钢、软磁衔铁和感应线圈三大核心部件组成。磁钢作为磁场源头，持续发出磁力线，这些磁力线沿着特定的闭合路径流动：从磁钢的N极出发，依次穿过软磁衔铁、感应线圈，最后通过外部空间返回磁钢的S极，形成完整的磁回路。
当铁磁材质的齿轮齿顶接近传感器端部时，气隙减小，磁路的磁阻降低，磁通量增大；当齿谷掠过时，气隙增大，磁阻升高，磁通量减小。这种周期性的磁通变化，在线圈中感应出交变电压信号。测速传感器SMCB-01-16L正是利用这一原理，将转速信号转换为频率与之成正比的交流电信号，供后续电路处理分析。
测速传感器SMCB-01-16L的信号输出特性
根据电磁感应定律，感应电压的频率等于齿轮齿数与转速的乘积。例如，采用60齿齿轮时，信号频率与转速直接对应。值得注意的是，输出信号的幅度与转速相关：低速时信号较弱，高速时信号增强，但转速过高时线圈电感效应会削弱信号幅度。因此，磁阻式传感器适用的频率范围通常为20Hz至10kHz，能够满足大多数工业现场的测量需求。
在实际应用中，安装间隙是影响测量精度的关键因素。测速传感器SMCB-01-16L建议将探头端面与齿轮齿顶间隙控制在1mm左右，间隙过小可能损坏探头，过大则信号不稳定。此外，屏蔽层应可靠接地，避免电磁干扰；使用环境温度不宜超过产品规定的上限值。
作为东方一力重点推广的转速测量产品，测速传感器SMCB-01-16L具备结构简单、无需外接电源、抗干扰能力强、适用温度范围广等优点，可满足常温及高温型应用需求。该产品已在国内众多电厂、化工厂等工业现场得到验证，是您值得信赖的转速监测解决方案。
