深度解析转速传感器A5S07B90核心工作原理

在涡轮、压缩机等电站旋转设备的转速监测中，转速传感器 A5S07B90 是常用的核心部件。今天，我们就来深入了解一下转速传感器A5S07B90的核心技术原理。

转速传感器A5S07B90的差分霍尔效应原理
转速传感器A5S07B90采用先进的差分霍尔效应原理工作，这是区别于传统磁电式传感器的重要技术特征。其核心原理如下：
当旋转部件上的齿轮或齿盘转动时，其齿顶和齿谷交替经过传感器感应区域。传感器内部集成了两个霍尔元件，它们对磁场变化进行差分检测。当导磁材料的齿顶靠近传感器时，磁场强度发生变化，霍尔元件将这一磁场变化转换为电压信号；当齿谷远离时，磁场再次变化。这种周期性的磁场变化被转化为频率与转速成正比的方波脉冲信号。
与传统磁电式传感器相比，差分霍尔效应技术具有显著优势：能够检测从零转速开始的极低转速，信号质量稳定且不受转速影响，对散射磁场和机器振动不敏感，特别适合电站等复杂工况环境。
转速传感器A5S07B90在电站设备中的实际应用
在电站设备维护实践中，转速传感器A5S07B90发挥着关键作用：
汽轮机转速监测：实时监测汽轮机转子转速，为调速系统提供精准信号，确保发电频率稳定在50Hz或60Hz标准范围内。
超速保护系统：当汽轮机转速超过安全阈值时，传感器快速响应并触发保护动作，避免飞车等严重事故。
泵与风机监控：在给水泵、循环泵、引风机等辅机设备中，持续监测转速状态，保障设备可靠运行。

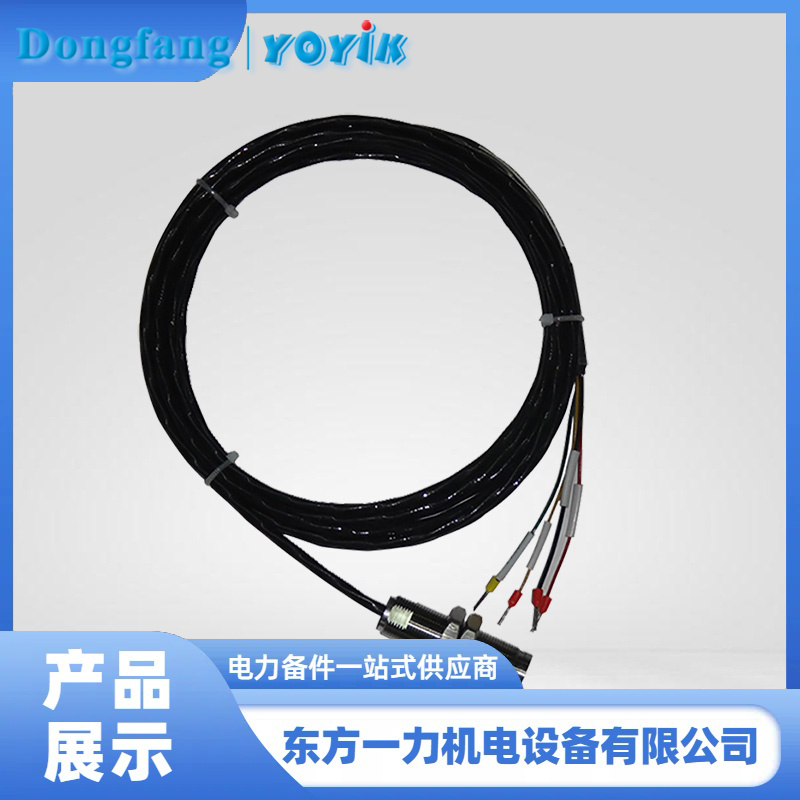

东方一力作为专业的电站设备供应商，长期提供高品质的转速传感器A5S07B90及配套产品。该型号采用不锈钢密封外壳，耐压超过200bar，工作温度范围达-40℃至+125℃，频率响应范围0-25kHz，具备SIL3安全等级认证，完全满足电站设备的严苛要求。
安装与维护要点
正确安装和维护转速传感器A5S07B90，需要关注以下细节：
安装间隙：传感器端面与齿轮齿顶之间的气隙通常控制在0.8-4mm范围内，具体取决于齿盘尺寸
对准要求：传感器轴线应垂直于齿盘旋转平面，并正对齿部中心
信号线布置：使用屏蔽电缆并良好接地，远离强电线路以避免干扰
定期检查：清洁传感器探头表面，检查线缆有无磨损老化
掌握这些原理和维护要点，将帮助你更好地发挥转速传感器A5S07B90的性能优势，为电站设备的安全稳定运行提供可靠保障。
