磁阻式转速传感器CS-1为何被称为"无源式转速探头"？

在汽轮机转速监测系统中，常听到""无源式转速探头""这个叫法，但很多人并不清楚它背后的技术逻辑。今天，我们就以东方一力供应的转速探头CS-1为例，用通俗的语言把这件事讲清楚。

一、CS-1为何被称为""无源式转速探头""？
所谓""无源""，核心在于磁阻式转速传感器（MPU）无需外部供电即可自主产生电信号。
传统有源传感器（如霍尔传感器、电涡流传感器）需要控制器或前置器提供工作电源，信号经过放大调理后才能被系统识别。而磁阻式转速探头内部自带永磁体，当测速齿轮旋转时，齿轮的齿顶与齿底交替经过探头磁极，磁场发生周期性变化。根据电磁感应定律，这种变化的磁场会在线圈中直接感应出交流电压信号——传感器自己""发电""，不需要任何外部电源。
正是因为这一特性，磁阻式转速探头在行业内被称为""无源式转速探头""（Passive Speed Probe）。这一设计带来了显著优势：现场无需供电回路，系统接线简单，抗干扰能力更强，特别适用于汽轮机等高温、高电磁干扰的恶劣工况。
二、CS-1的核心工作原理是什么？
磁阻式转速传感器CS-1的工作过程可以拆解为三个步骤：
第一步：建立静态磁场。 探头内部的永磁体产生稳定的磁场，磁力线穿过空气间隙形成闭合磁路。
第二步：磁阻周期性变化。 当测速齿轮旋转时，齿顶（高磁导率金属）靠近探头时磁阻小，齿底（空气间隙大）远离时磁阻大。这种磁阻的周期性变化导致磁通量随之改变。
第三步：感应出电信号。 根据法拉第电磁感应定律，变化的磁通量在线圈中感应出交变电动势。齿轮转速越快，磁通变化频率越高，感应电压的频率也就越高。通过测量信号频率，即可精确计算机组转速。
需要特别注意的是，磁阻式转速探头对安装间隙和齿轮齿形有一定要求。安装间隙通常控制在0.25~1mm之间，齿形以渐开线为最佳，这样能保证感应信号波形平滑、幅值稳定，便于后续计数处理。
三、东方一力CS-1转速探头的应用价值

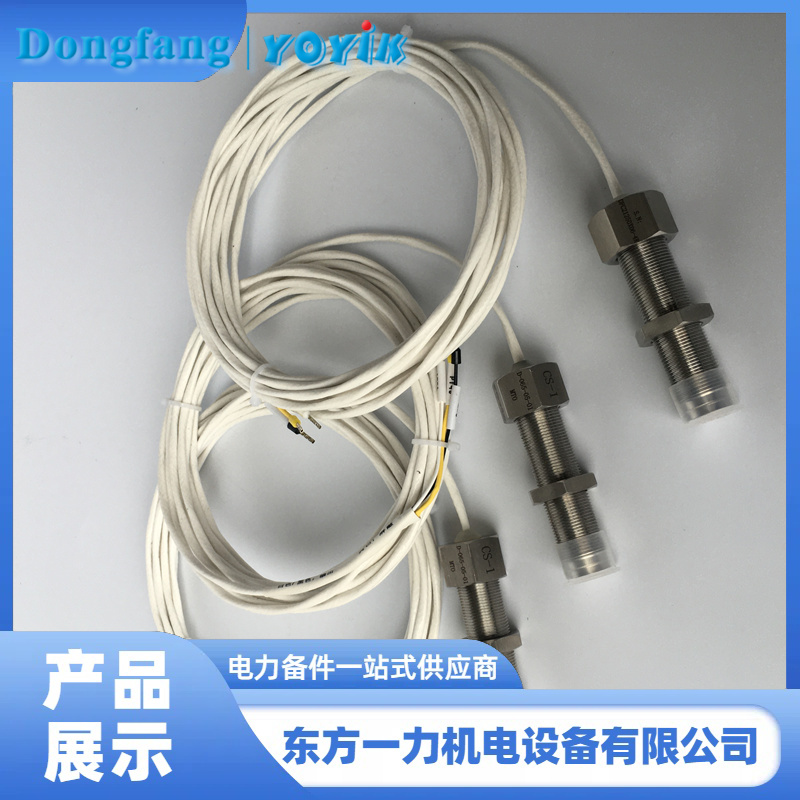

作为汽轮机TSI系统的关键部件，转速探头CS-1凭借其无源设计、高可靠性和宽温适应性，广泛应用于各类发电机组的转速监测与超速保护回路中。东方一力在电站备件领域深耕多年，CS-1转速探头经过严格出厂校验，确保在机组全速范围内输出稳定可靠的信号，为电厂安全运行提供坚实保障。
