中压缸热膨胀传感器TD-2如何保证测量准确性？

汽轮机在启停和运行过程中，汽缸因温度变化会产生显著的膨胀位移。若膨胀量监测不准，轻则导致动静间隙异常，重则引发碰磨事故。作为汽轮机TSI系统的重要参数，中压缸热膨胀传感器TD-2的测量准确性直接关系到机组安全。今天，我就从安装、配套和维护三个维度，为各位工程师梳理保证TD-2测量精度的关键要点。

一、安装定位：基础决定精度
TD-2系列热膨胀传感器采用中频LVDT（线性可变差动变压器）作为传感元件，其工作原理是通过铁芯在线圈内的移动产生与位移成线性比例的电压信号。 要保证测量准确，安装环节是第一道关口。
首先，传感器必须安装在汽轮机死点（通常位于低压缸或#2轴承座）的对侧基础上，测量机壳相对于基础的绝对膨胀量。安装时应确保传感器顶杆与汽缸滑动面垂直，避免侧向受力导致铁芯卡涩。其次，传感器底座需通过螺栓牢固固定，防止因振动产生相对位移。TD-2的非线性度不大于1.0% F•S，量程可选0-25mm、0-35mm、0-50mm乃至0-80mm，每档量程还可延长5%，选型时务必根据机组实际膨胀量留足裕度。
二、配套仪表：信号调理是关键
TD-2传感器输出为恒流信号，需配套专用监视器才能发挥最佳性能。目前最新配套仪表为DF9032 MaxA热膨胀监视器，该仪表专为测量热膨胀设计，具有测量精度高、线性优良、易于调试和维护等特点，已在125MW至600MW各等级机组中大量应用。
在调试过程中，需重点核对传感器与监视器的激励频率匹配（通常为1500Hz左右），并检查线性阻抗是否在250Ω±50Ω范围内。 若激励参数不匹配，将直接影响输出线性度。此外，建议采用双通道冗余设计，分别在汽轮机中心线左右两侧布置传感器，当一侧支脚受阻时，另一侧仍可正常监测，避免机壳变形未被及时发现。
三、运行维护：细节决定长期稳定
TD-2传感器工作温度上限为100℃，环境湿度不大于95%（非冷凝），环境振动不大于2.3g。 现场运维中需注意以下几点：
一是定期检查传感器外壳密封，防止油汽侵入导致线圈绝缘下降；二是观察就地指示与远传数值是否一致，若出现偏差应及时校准；三是机组大修时，建议对传感器进行全量程标定，确保铁芯移动灵活无卡涩。
值得一提的是，LVDT传感器属于非接触式测量，铁芯与线圈之间无机械磨损，这是其能够长期连续运行、保持高重复性精度的核心优势。
产品推荐

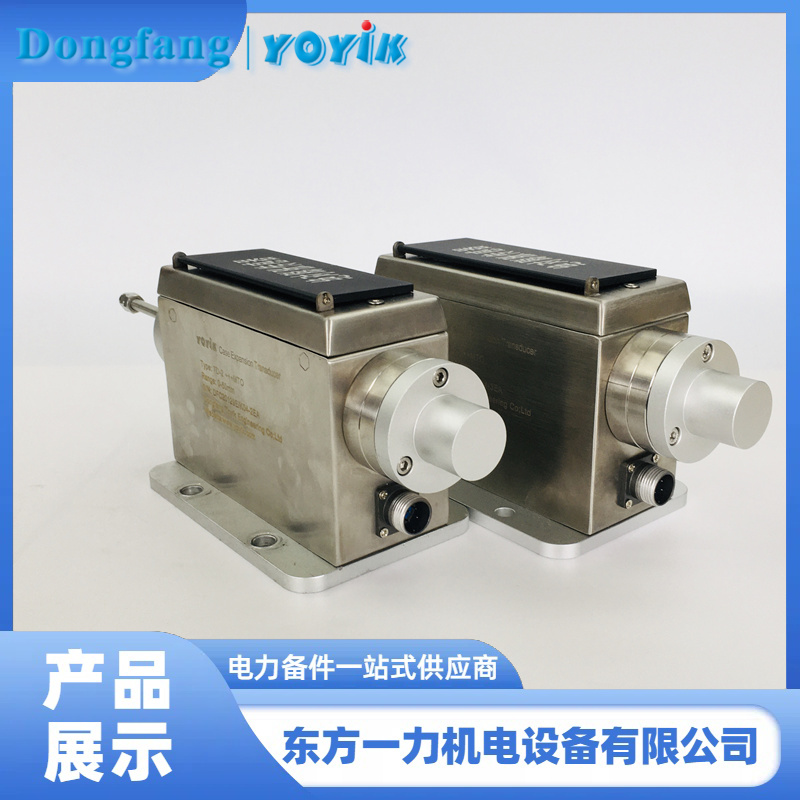

在汽轮机热膨胀监测领域，东方一力长期深耕电厂备件供应，其生产供应的中压缸热膨胀传感器TD-2系列，严格参照JJG 644-2003执行标准制造，采用三线制设计，抗干扰能力强、结构简单可靠，已在国内大中型汽轮机制造厂及电厂中获得广泛应用。无论是新建机组配套还是老旧机组改造，TD-2都是值得信赖的选择。
