转速探头QBJ-CS-2信号类型与处理流程
首先，我们要明确转速探头QBJ-CS-2属于有源三线制传感器。与传统无源磁电式传感器输出随转速变化的交流正弦波不同，QBJ-CS-2输出的原始信号是矩形脉冲方波。这种数字电流沉输出（集电极开路）方式，使得信号幅度与转速无关，具有更好的信噪比和抗电磁干扰能力。
当这个原始方波信号传输到智能转速监测仪（如QBJ-3C2型）后，需要经过以下处理流程才能生成有效数据：
信号整形与滤波：监测仪表内部的调理电路会对输入的方波进行整形和滤波，剔除传输过程中的杂波干扰。
频率计算：微处理器根据齿轮盘的齿数，对单位时间内的脉冲频率进行精确计算，从而得出实际转速值。
逻辑判定：系统会将计算出的转速与预设的零转速阈值（如≤1r/min）进行比对。在双通道与门逻辑下，只有当两个独立通道同时确认低于阈值时，才会触发继电器动作，输出有效的零转速开关量信号，从而安全联锁盘车装置。

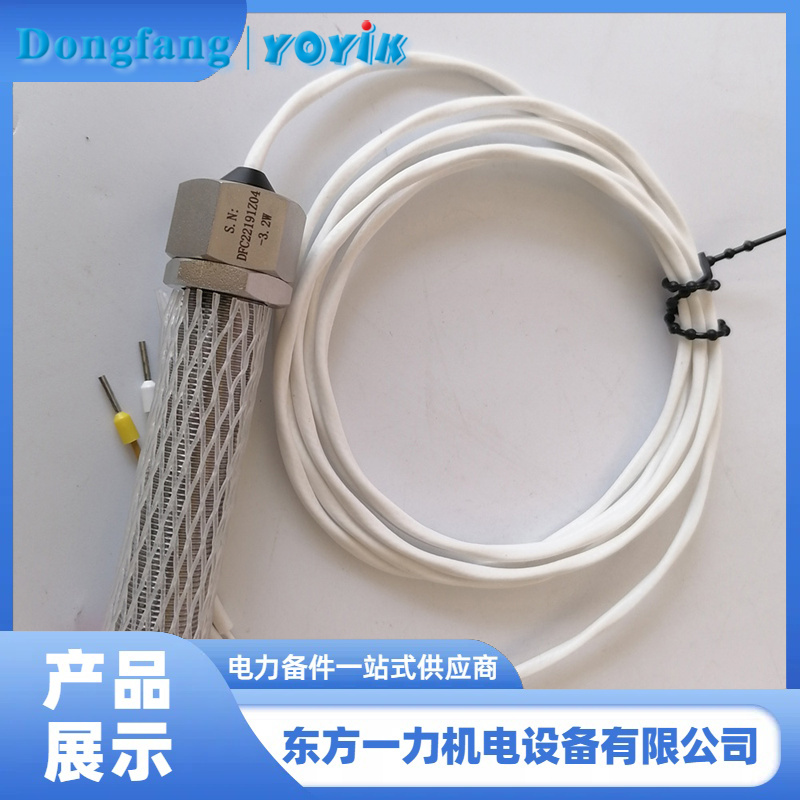

了解了信号处理流程后，我们在选型和安装时就更有针对性了。在此，向大家推荐我们供应的转速探头QBJ-CS-2。
这款探头专为旋转机械测速设计，不仅具备优异的低速和高速性能，而且能够精准测量正、反转（若需测反转，安装两个探头并保持90度夹角即可）。东方一力提供的QBJ-CS-2配合智能监测仪表使用，能够确保在汽轮机惰走末期精准捕捉零转速状态，保障盘车系统及时、安全投入，有效防止转子热弯曲事故。
希望这篇短文能帮助大家理清QBJ-CS-2的信号处理机制。如果您在设备维护中遇到任何转速采集方面的难题，欢迎随时交流探讨。
