LVDT位移传感器TDZ-1-200安装位置对性能的影响
产品经理：黄丽 0838-2207616 13547079933
在汽轮机DEH控制系统中，LVDT位移传感器TDZ-1-200的安装位置直接决定了反馈信号的准确性与可靠性。安装位置不当，轻则导致阀门开度反馈偏差，重则引发调门震荡、主汽压力波动，甚至威胁机组安全运行。
安装位置的核心要求可概括为三个""度""：同心度、垂直度、稳固度。
LVDT位移传感器TDZ-1-200由初级线圈、两个次级线圈和可移动铁芯组成。铁芯在线圈骨架内的位移与输出电压呈线性关系——这是LVDT工作的基本原理。若安装时铁芯与线圈套管不同心，铁芯在移动过程中会与线圈内壁发生摩擦，造成：
线圈磨损，阻值异常变化
输出信号出现非线性失真
长期运行后线圈断路
实际案例中，某600MW机组因LVDT支架孔与铁芯不同心，运行数月后线圈磨损严重，最终导致GV4调门反复震荡。正确的做法是：安装时使用专用定位工装，确保铁芯、支架孔、线圈套管三者中心线重合，偏差控制在0.1mm以内。
LVDT位移传感器TDZ-1-200铁芯的运动方向应与线圈轴线保持平行。若安装倾斜，铁芯在运动时会受到侧向分力，不仅加剧磨损，还会使铁芯与支架连接处产生松动。建议在支架与铁芯连接处增加万向节或柔性联轴结构，以补偿微小的安装偏差，有效延长传感器使用寿命。
汽轮机运行环境振动大、温度高。LVDT位移传感器TDZ-1-200的固定螺母若采用普通螺纹连接，长期运行后极易松动。建议采取以下措施：
将普通螺母更换为防脱扣螺母
支架板上下各用两个螺母对锁固定
定期检查紧固情况，机组停运时用扳手复紧
此外，LVDT位移传感器TDZ-1-200应尽量远离高温热源，避免线圈绝缘老化加速。
机组运行期间，切忌盲目拆卸LVDT。正确流程为：先将调门切至手动，关闭油动机进油阀，待阀门完全关闭后再行处理。更换新传感器时，务必标记旧铁芯的安装位置，确保新传感器安装位置与旧件一致，待机组停运后再进行全行程校验。

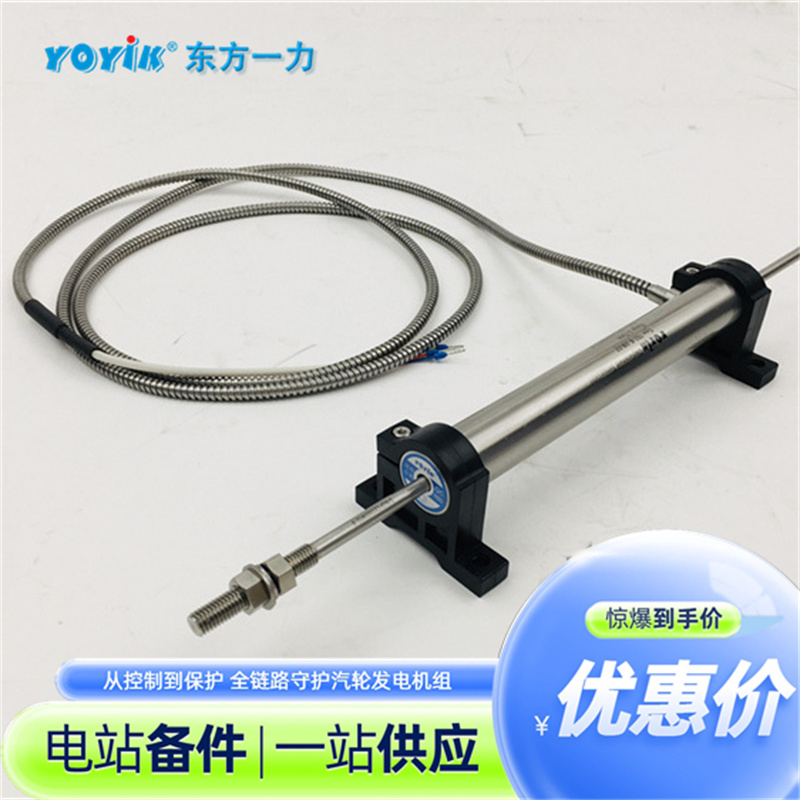

针对汽轮机调门位移测量对安装精度和长期稳定性的高要求，东方一力供应的位移传感器TDZ-1-200采用精密线圈骨架结构与耐磨铁芯设计，具有优异的线性度和抗振动性能，适用于各类汽轮机DEH系统的阀门位置反馈，安装维护便捷，运行可靠。
