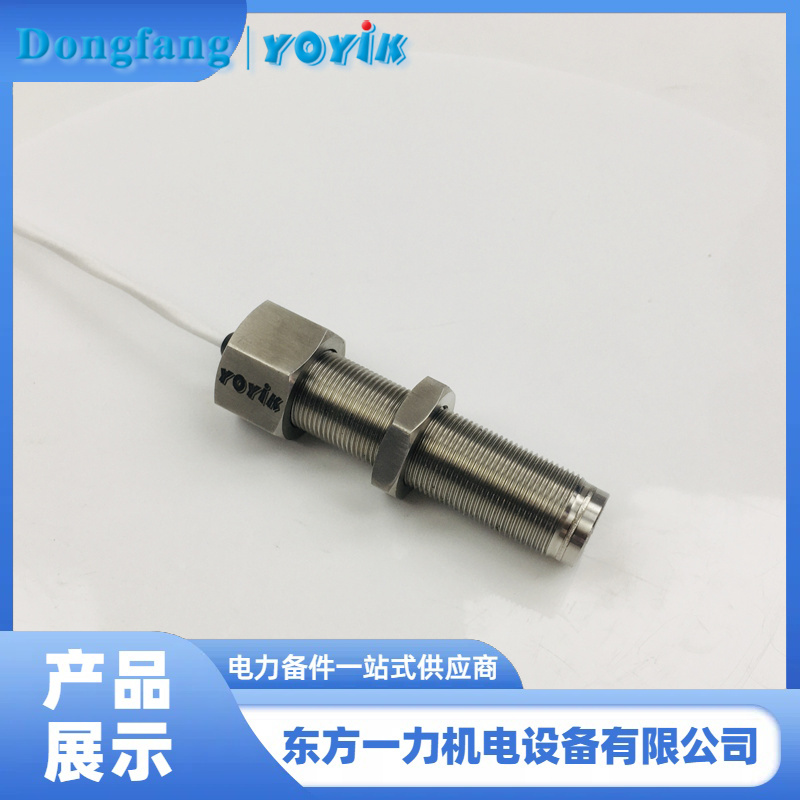

转速传感器ZS-04-75-3000安装位置对测量的影响

产品经理：黄丽 0838-2207616 13547079933

在汽轮机TSI系统运维中，很多转速不准、信号跳变、低速失测的故障，并非设备本体损坏，而是源于TSI转速探头的安装位置与间隙把控不当。东方一力结合机组盘车、冷热态运行实操经验，结合旗下转速传感器ZS-04-75-3000，详解安装位置对测量结果的实际影响，帮助工程师快速排查同类故障。

• 一、转速传感器ZS-04-75-3000安装间隙对测量的影响

TSI转速探头的安装间隙是位置把控的核心，直接决定磁路导通效果与信号质量。机组探头多为冷态、未顶轴状态安装，若忽略轴系受热膨胀、顶轴抬升带来的间隙变化，极易引发测量异常。间隙过大时，磁路气隙偏大、磁通量不足，盘车低速阶段信号微弱，出现转速显示不准、数值跳变；间隙过小，热态运行后轴体膨胀会挤压探头，造成信号失真甚至磨损探头。
行业最优安装标准为1.0mm塞尺可轻松塞入、1.1mm塞尺无法进入，转速传感器ZS-04-75-3000适配该标准间隙，兼容机组冷热态工况变化，有效规避间隙偏差引发的测速故障。

• 二、转速传感器ZS-04-75-3000安装基准对测量的影响

探头安装的基准位置与对准角度，同样影响TSI测量精度。探头需垂直正对测速齿轮齿顶中心，若安装偏移、倾斜，会导致磁力线切割不均匀，波形畸变，造成转速计数偏差。同时，探头安装需避开轴体晃动区间，若位置靠近轴系偏心、晃动较大区域，盘车时径向跳动会持续改变有效间隙，引发转速误报、显示不稳。

• 三、东方一力ZS-04-75-3000适配现场安装工况优势

针对电厂TSI测速安装痛点，东方一力供应的转速传感器ZS-04-75-3000采用优化磁路结构，适配标准安装间隙，容错性更佳。产品贴合汽轮机冷热态、顶轴前后的工况变化，安装适配性强，搭配稳定的磁电感应性能，可有效抵御轴系晃动、工况形变带来的测量干扰。同时设备结构稳固、安装定位便捷，完美适配TSI系统测速需求，大幅降低因安装位置偏差导致的测速故障，保障机组盘车及正常运行时转速数据精准稳定。
