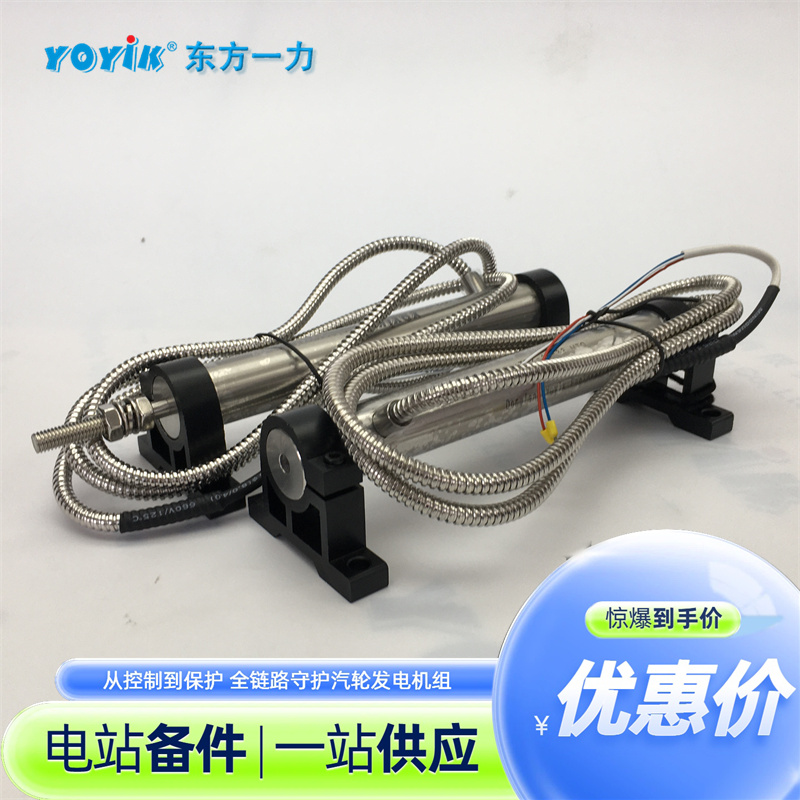

LVDT位移传感器TDZ-1E-03更换后的三项必做校验
产品经理：黄丽 0838-2207616 13547079933
换上新的LVDT位移传感器TDZ-1E-03就万事大吉了吗？并不是。零位、满度、全行程校验缺一不可，这是保证阀位反馈真实可信的最后一道关口。东方一力技术服务中见过不少案例：新LVDT装上后未校验，阀位显示与实际开度偏差大，闭环控制一直“带病纠偏”。
油动机在阀门全关位置时，LVDT位移传感器TDZ-1E-03输出应与DEH零位对应。若零位偏移，控制系统会把实际关到位的阀门判断为“未关严”或“开过”，导致指令持续输出，阀门振荡或闭锁不严。校验时用百分表确认机械零位，调整LVDT安装位置或前置器零位电位器，使反馈电压落入规定区间。
满度决定阀位显示的量程上限。满度不准，中间各开度都会按比例失真，阀门特性曲线发生偏移，影响调节品质和流量线性。校验时让油动机行至全行程位置，核对输出与满度电压一致。
零位、满度两点对了，不代表中间行程线性。需缓慢操作油动机全程走动，观察反馈曲线应平滑连续、无台阶、无死区。同时做阀门活动试验，确认指令与反馈偏差小、调门动作平稳。东方一力供应的LVDT位移传感器TDZ-1E-03线性范围宽、重复性好，配合规范校验，可有效避免更换后“新件带新故障”的情况。
