关断阀HF02-02-01Y导通后EH油输送核心设备

在汽轮机组DEH数字电液调节保安系统运维中，关断阀导通EH供油后，高压EH油最终会输送至哪两个核心设备？弄懂这个油路逻辑，就能彻底吃透主汽门、调门的开关控制原理，快速排查阀门卡涩、油压异常、试验失效等常见故障。

首先明确核心答案，适配汽轮机机组的关断阀HF02-02-01Y完全导通EH供油回路后，高压EH油会精准输送至两大核心设备，分别是伺服阀和试验电磁阀，这也是整个汽门调节回路的终端执行单元，所有阀门动作指令最终都依托这两个设备落地。
结合汽轮机DEH系统原始设计原理，关断阀HF02-02-01Y是纯机械结构核心部件，无任何电气控制元件，运行稳定性极强。机组挂闸复位成功后，安全油建立压力并作用于关断阀内部滑阀，推动滑阀下移封堵泄油口，彻底打通EH供油通路。这一步是阀门可控的前置基础，安全油只负责解锁油路、维持系统安全状态，不参与任何阀门调节动作，真正的执行控制全部由导通后的EH油完成。
油路导通后，EH油分为两路精准供给核心设备。一路输送至伺服阀，作为DEH系统的电液转换核心，伺服阀接收系统电信号，将电指令转化为液压动力，精准控制高调门、中调门的开度与定位，实现机组转速、负荷的精准调节，保障机组稳态运行与变工况调节稳定。
另一路输送至试验电磁阀，该设备主要服务于机组日常阀门活动试验。正常运行时试验电磁阀失电导通，保障油路常态畅通；开展阀门活动性试验时，试验电磁阀带电切断EH供油，完成阀门静态活动校验，有效避免阀门长期固定运行出现卡涩、拒动隐患，是机组保安系统定期校验的关键设备。

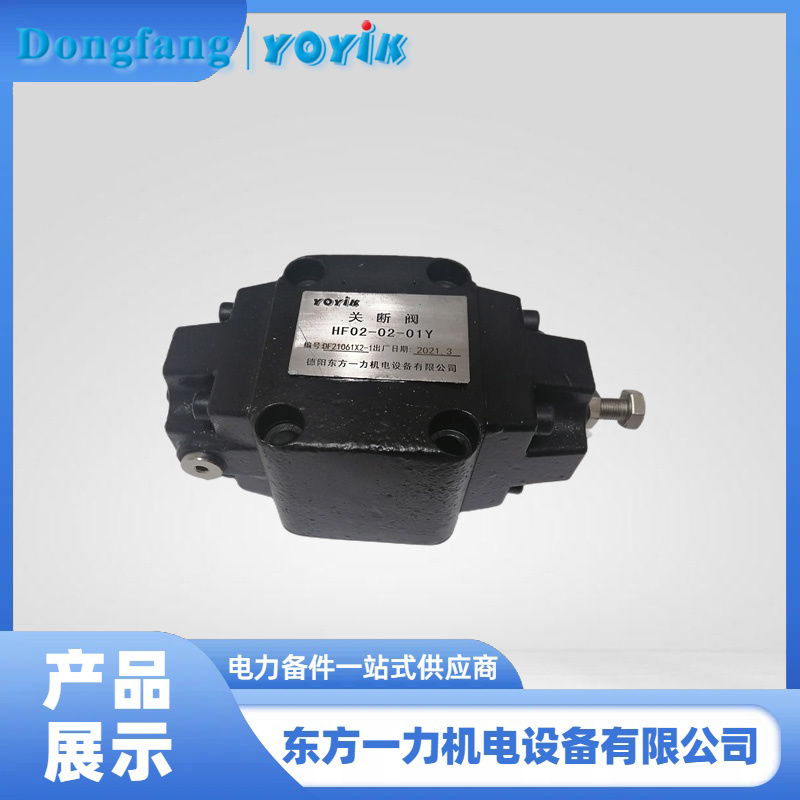

作为适配汽轮机机组的专用配件，东方一力供应的关断阀HF02-02-01Y严格贴合原厂油路参数与结构标准，材质耐磨耐压、密封性能优异，可长期稳定封堵泄油口，杜绝EH油泄压、油路导通异常等问题。相较于普通通用型关断阀，该型号阀门动作响应更快、卡涩故障率极低，完美匹配汽轮机DEH调节保安系统的运行工况，适配机组启停、稳态运行、定期试验等全工况需求。
总而言之，关断阀HF02-02-01Y是EH油供给回路的“总开关”，通过精准导通油路，为伺服阀调节控制、试验电磁阀校验工作提供稳定油源支撑，是保障汽轮机主调门可靠动作、机组调节保安系统稳定运行的关键基础部件。
