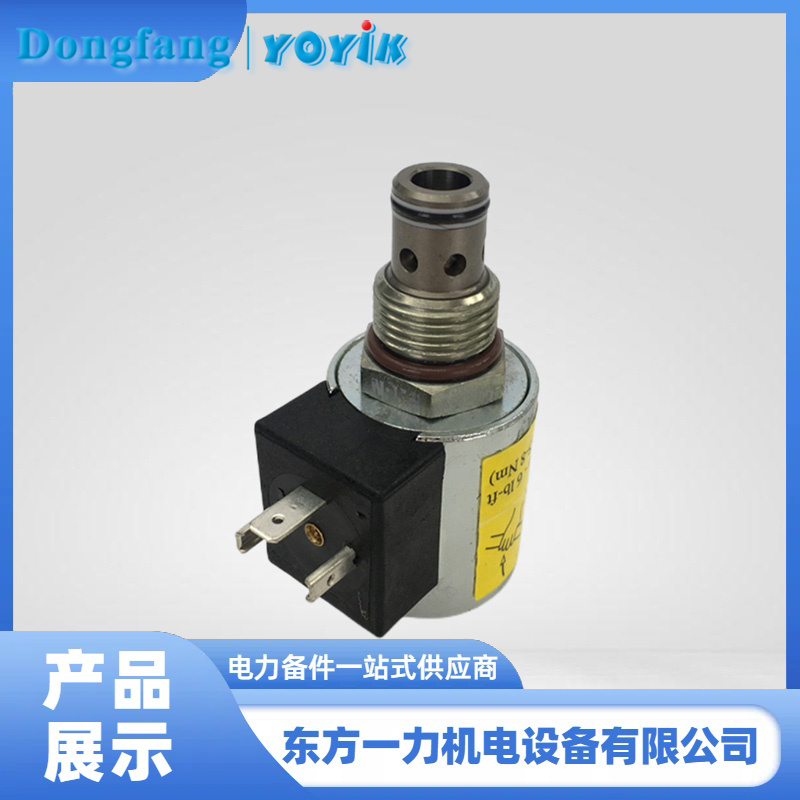

AST电磁阀HQ16.07Z-3 串联结构设计

在汽轮机ETS危急遮断系统中，AST电磁阀是保护设备安全运行的关键组件。为什么同一通道的两个AST电磁阀HQ16.07Z-3不能同时进行试验？今天东方一力技术团队来为大家详细解答这个常见问题。

AST电磁阀HQ16.07Z-3的通道设计原理
在讨论这个问题之前，我们需要先了解AST电磁阀的通道设计原理。以常见的汽轮机遮断系统为例，每个遮断通道通常配备两个AST电磁阀，它们采用串联布置。这一设计并非随意为之，而是基于安全性和可靠性的综合考量。
串联结构的双重保护机制
AST电磁阀HQ16.07Z-3在通道中采用串联方式连接，意味着两个电磁阀必须同时失电才能实现遮断。如果两个电磁阀同时通电试验，系统将无法正确判断各电磁阀的工作状态，一旦某个电磁阀存在隐性故障，可能导致遮断功能失效，造成严重的安全隐患。
试验逻辑与保护逻辑的冲突
汽轮机遮断系统的设计遵循""故障安全""原则。当我们在同一通道同时给两个AST电磁阀HQ16.07Z-3通电试验时，实际上是模拟了""正常运行""状态，而非""故障状态""。这种情况下，即使某个电磁阀存在内漏或卡涩问题，系统也可能无法及时发现问题，从而失去试验的意义。
正确的试验方法
正确的做法是分时进行试验。每次只对一个AST电磁阀HQ16.07Z-3进行通电或断电试验，同时监控另一个电磁阀的状态和系统的压力变化。通过这种逐个试验的方式，可以有效检测每个电磁阀的工作性能，确保遮断系统的可靠性。
东方一力AST电磁阀HQ16.07Z-3的优势
作为深耕汽轮机配套领域多年的品牌，东方一力供应的AST电磁阀HQ16.07Z-3采用优质材料和先进工艺，具有以下特点：
动作灵敏，响应速度快
密封性能优异，使用寿命长
适应多种工况环境
掌握正确的AST电磁阀试验方法，是保障汽轮机安全运行的重要环节。希望今天的分享对大家有所帮助。如有任何技术疑问，欢迎随时交流探讨。
