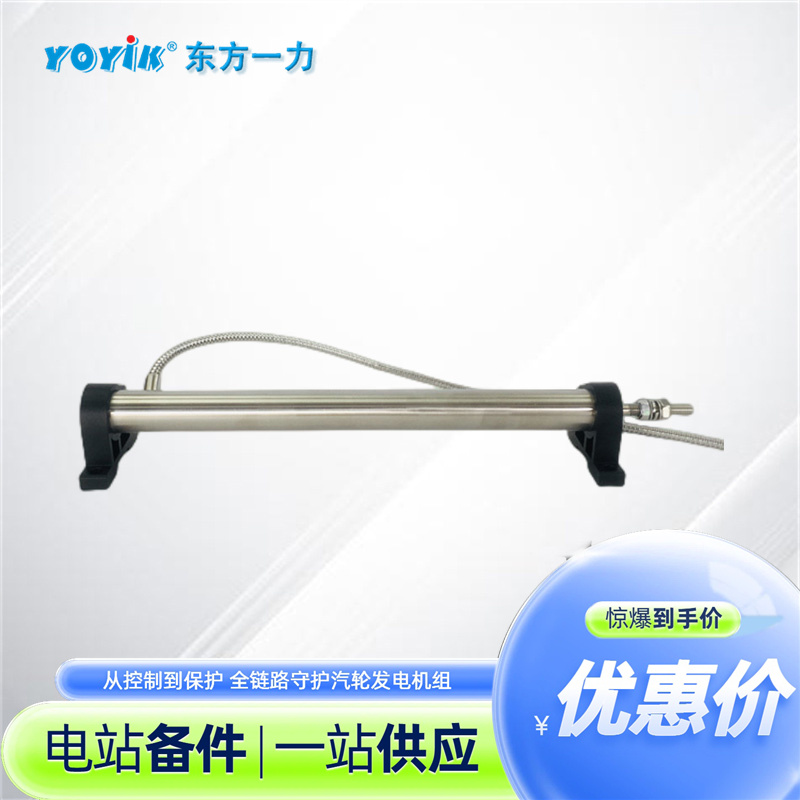

LVDT位移传感器186.33.01.06G01结构组成

产品经理：黄丽 0838-2207616 13547079933

在汽轮机DEH数字电液调节系统中，LVDT位移传感器是连接机械执行机构与电气控制回路的关键桥梁。它负责将油动机活塞的位移量精确转换为电压反馈信号，与计算机送来的阀位指令进行比较，形成闭环控制。今天，我们就以LVDT位移传感器186.33.01.06G01为例，详细拆解它的内部构造，帮助大家更好地理解其结构特点与工作原理。

• 一、LVDT位移传感器186.33.01.06G01的五大核心组件

LVDT位移传感器186.33.01.06G01属于差动变压器式位移传感器，其内部结构并不复杂，但每一个部件都承担着不可替代的功能。它主要由以下五个部分组成：
1. 初级线圈（励磁线圈）：位于线圈骨架的中间位置，通入一定频率的交变电压后，会在周围空间产生沿轴向对称分布的交变磁场。这是整个传感器能量输入的源头。
2. 两个次级线圈（感应线圈）：对称分布在初级线圈的两侧，采用反向串联绕制方式。当铁芯处于中间位置时，两个次级线圈感应的电动势大小相等、相位相反，输出电压理论上为零；当铁芯偏离中心时，两个次级线圈的感应电压产生差值，形成与位移量成正比的差动输出。
3. 可移动铁芯（衔铁）：这是传感器的""感知触角""，通常为杆状导磁体，通过连杆与被测物体（如调门滑架）相连。铁芯在线圈骨架内孔中轴向移动时，改变了初、次级线圈之间的互感量，从而实现位移到电信号的转换。铁芯与线圈之间无实体接触，属于无摩擦测量。
4. 线圈骨架：采用非磁性绝缘材料制成，为三个线圈提供精确定位和固定支撑。骨架内孔为铁芯提供稳定的运动轨道，其直线度和同轴度直接决定了传感器的线性精度。
5. 外壳与磁罩：不锈钢材质的外壳不仅保护内部线圈免受油污、粉尘和腐蚀性介质的侵蚀，还起到电磁屏蔽作用，防止外部强磁场干扰微弱的差动信号。磁罩则进一步约束磁场分布，提高磁路效率。

• 二、LVDT位移传感器186.33.01.06G01的结构设计特点

基于上述结构，LVDT位移传感器186.33.01.06G01展现出多项优良特性。首先是高线性度，由于两个次级线圈严格对称、反向串接，输出电压与铁芯位移之间呈现良好的线性关系，全量程内非线性误差小。其次是高分辨率与重复性，无接触式测量使传感器能够对铁芯的微小位移作出灵敏响应，重复精度可达微米级别。再者是工作寿命长，铁芯与线圈之间不存在机械磨损，理论上机械寿命极长，特别适合汽轮机高调门、中调门等长期运行工况。此外，零位可恢复性好，构造对称使电气零位稳定可靠，有利于闭环控制系统的精准回零。

• 三、LVDT位移传感器186.33.01.06G01的安装维护要点

在日常检修中，建议重点检查线圈骨架有无变形、铁芯在全行程内滑动是否顺畅无卡涩、外壳密封是否完好。同时，确认安装支架刚性和紧固性，避免因机组振动导致线圈与铁芯相对位置偏移。接线端子应牢固可靠，防止因松动造成反馈电压波动。
德阳东方一力机电设备有限公司供应的LVDT位移传感器186.33.01.06G01，采用合理的结构设计与优良的材料工艺，适用于汽轮机DEH系统调门阀位反馈、油动机行程监测等关键场合，能够为机组的安全稳定运行提供可靠的测量保障。
