电磁阀J-110VDC-DN6-UK/83/102A应用

在汽轮机调节保安系统的日常维护中，紧急遮断阀在机组挂闸时的具体状态如何。本文以600MW机组低压保安系统为例，用通俗的方式梳理其工作原理，并分享相关电磁阀的选型经验。

一、紧急遮断阀挂闸时的油路状态
紧急遮断阀是挂闸建立安全油、打闸卸掉安全油的手动及机械执行机构。在机组正常挂闸状态下，高压抗燃油从油口3进入阀体，经内部通道从油口2流出，送往隔离阀。此时油口1（与高压抗燃油回油相连）处于封闭状态，安全油压得以正常建立，各汽门具备开启条件。简单来说，挂闸时紧急遮断阀相当于一座""连通桥""，让压力油顺畅地流向后续保安油路。
二、打闸与挂闸的切换逻辑
当机组发生跳闸或进行手动停机时，危急遮断装置连杆会带动紧急遮断阀阀芯向右移动。此时油口3的进油被切断，油口2与泄油口1连通，通往隔离阀的高压油被迅速泄至无压回油，安全油压随之消失，各主调门在弹簧作用下关闭。理解这一""通""与""断""的切换逻辑，是排查挂闸失败或安全油压异常的关键。日常检修中，建议重点检查连杆行程、阀芯磨损及密封状态，确保挂闸与打闸动作可靠切换。

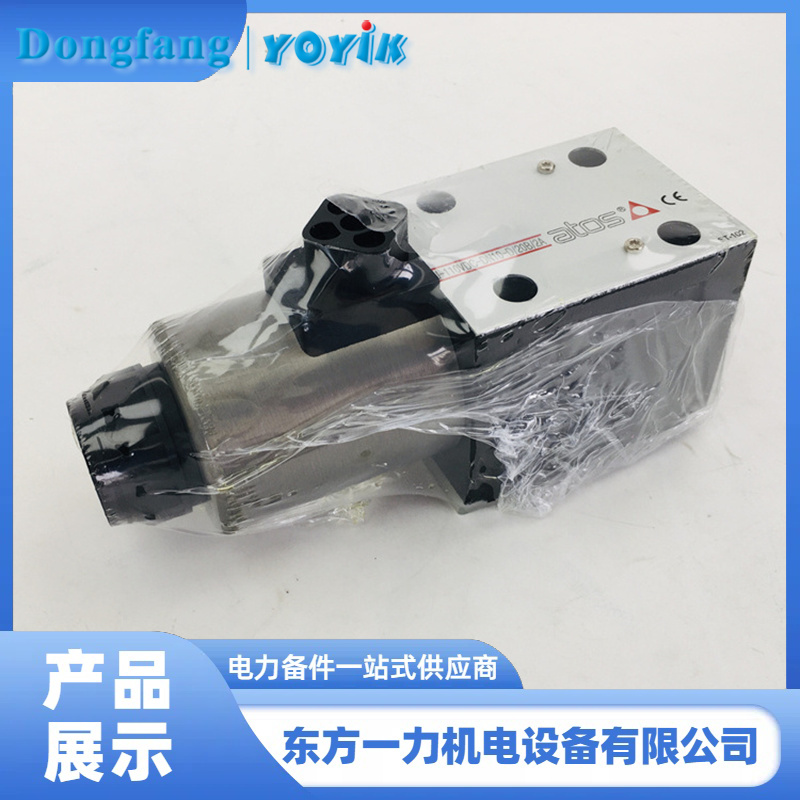

三、电磁阀J-110VDC-DN6-UK/83/102A的配套应用
在保安系统的电磁控制环节，电磁阀J-110VDC-DN6-UK/83/102A是较为常用的控制元件。该型号采用110VDC直流线圈驱动，响应速度快，适用于抗燃油系统的通断控制。东方一力长期供应该型号电磁阀，产品覆盖密封油系统、液压控制系统等多场景，可为电厂检修提供适配的备件支持。在更换电磁阀时，建议核对线圈电压、接口尺寸及介质兼容性，确保与原有系统匹配。
