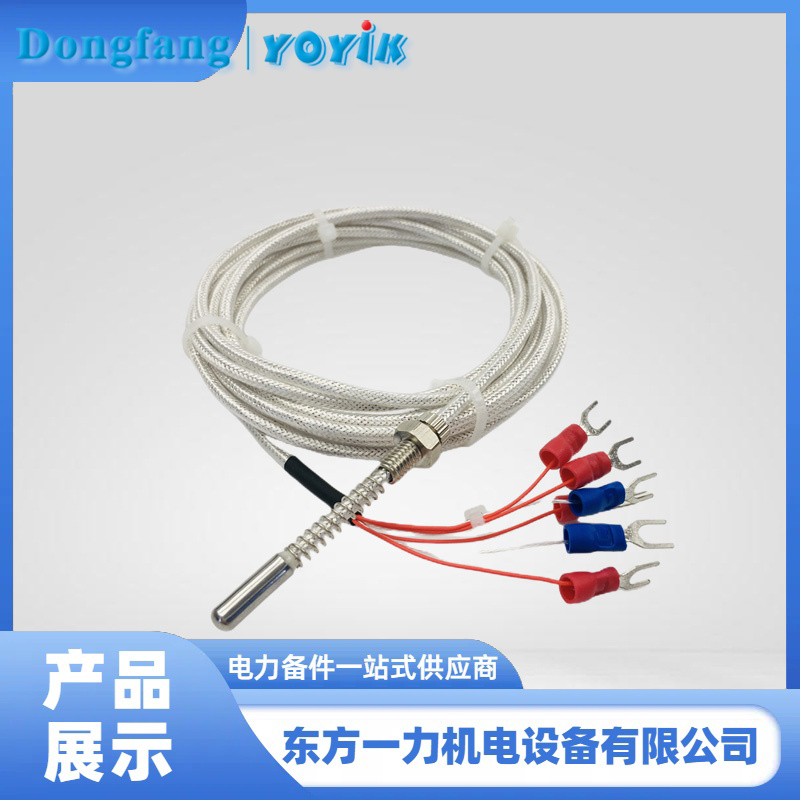

WZK2BD-14T温度传感器核心结构及汽轮机应用
产品经理：黄丽 0838-2207616 13547079933
在工业汽轮机测温系统中，温度传感器是保障温度监测精准、机组稳定运行的核心接触式测温元件，广泛应用于轴承温度、辅助设备低温监测等关键场景。WZK2BD-14T是适配火电汽轮机组工况的专用铂温度传感器，凭借稳定的结构设计和精准的测温性能，成为电站运维的常用备件。本文详细拆解WZK2BD-14T温度传感器的完整核心结构，帮助工程师快速掌握其工作架构与实用优势，该设备由东方一力供应，适配各类百万机组、二次再热机组测温场景。
感温元件是WZK2BD-14T温度传感器的测温核心，采用符合IEC751国际标准的高纯度Pt100铂电阻元件，精度可达工业I级标准。依托铂材稳定的电阻温度特性，可精准捕捉汽轮机低温测点的温度变化，规避普通测温元件的数值漂移问题。该元件理化性能稳定，抗氧化、抗潮湿能力优异，适配汽轮机内部高温、微腐蚀、高湿度的复杂工况，是保障测温数据精准的关键部件。
绝缘套管与外层保护套管是WZK2BD-14T温度传感器的防护核心。内部采用高纯绝缘填充材料，实现感温元件与引线的完全隔离，杜绝漏电、信号干扰问题，有效适配汽轮机周边强磁场的复杂环境。外层配备高强度不锈钢保护管，兼顾机械强度与导热性能，既能抵御蒸汽介质轻微腐蚀、设备振动冲击，又能控制热惰性，减少测温滞后误差，契合汽轮机长期连续运行的工况需求。
引线与密封接线盒是信号传输的关键结构。WZK2BD-14T温度传感器采用标准化三线制引线设计，可精准抵消引线电阻带来的测量误差，大幅提升汽轮机测温精度。配套密封式接线盒防护性能优异，能有效阻隔现场烟尘、水汽，避免接线部位受潮短路。整体布线结构规范，可适配汽轮机DEH系统卡件参数匹配要求，安装便捷、运维简单，完美适配机组标准化施工规范。
整体来看，WZK2BD-14T温度传感器结构紧凑、性能稳定，从测温、防护到信号传输形成完整闭环。东方一力供应的该款温度传感器严格贴合电站工况标准，适配汽轮机轴承、辅助管路等低温测点监测，是电厂测温系统升级、备件更换的优质选择。
